精品 感谢下载载 边坡防护施工方案 一、工程概况 *****右侧路堑一、二级边坡为锚索钢筋砼框格梁护坡，从一级 边坡向上12.5m设置一道边坡平台，宽2.0m，在第二级边坡坡脚位 置设置50cm×50cmc20混凝土支撑墩。锚索由4φj15.24高强度、低 松弛钢绞线组成，强度为1860级。按顺斜坡面布置，骨架护坡由40 ㎝×30㎝钢筋混凝土框架格梁骨架组成，埋深0.2m,其中利用植生 袋法绿化施工。 二、施工准备.锚 1、工程临时用水：采用南哈河河水，用水泵抽水。施工用电采 用50kva变压器供电。 2、临时用房：生活采用活动板房，建立必备的值班室、工具房 等。 3、临时道路：通过修建的纵向施工便道到达防护工程施工的各 个地段。 4、临时排水措施：施工前开挖排水沟和截水沟,排水沟和截水 沟组成临时排水系统，把山坡上的水流通过截水沟引入排水沟中，

锚索框格梁施工工艺及方法 锚索框格梁施工顺序：测量放样→坡面修整→钻孔→锚索安装→注浆→肋柱施工→张 拉→封锚。 1、测量放样 在坡面开挖形成后，按施工图要求采用全站仪结合坡面拉线进行测量放线，准确定出 锚孔和框架的位置，并用钢筋和油漆做标记，以保证框架顺直和美观。 采用全站仪测放孔位及倾角，并反复校核，误差不得大于3mm。 2、坡面修整 坡面采用人工修整，随开挖的下降及时进行清坡，清理边坡采用临时锚杆搭设脚手板 做支护和平台，对于边坡易风化崩解的土层，若开挖面不能及时支护时，应预留保护层， 在有条件支护时，再进行保护层开挖。清理边坡时，作业人员系安全带，从高处分条带向 下逐层依次清理，对于块体较大、人工无法撬动的孤石，宜爆破后清除。 3、钻孔 （1）施工平台及脚手架的搭设与主动防护网施工工艺中脚手架及平台搭设工艺相同。 （2）利用卷扬机将小型潜孔钻机就位于第一排锚索操作平台上，调整测

实用文档 标准 锚索施工技术方案 一、地质情况和施工要求 1、地质和气侯条件 k37+580-k37+655段右侧边坡位于建联村大桥乐英岸桥头，挖方边坡主要是河流冲积层的 砂砾卵石层、泥岩纯砂层组成，中部夹有30～50cm左右厚的纯砂层，砂卵砾石层异常松散， 遇物体打击可出现局部垮塌。 场地位于四川盆地西南缘向川藏高原的过渡的山区，地形崎岖，断崖绝壁处处可见，沟谷 深切，河谷高程在820~850m，两侧山峰海拔高程多在1000~3500m，河谷两侧岸坡陡峻，属高 中山地貌区。测区一般海拔标高820~980m,相对高差大于610m，谷内为侵蚀堆积地貌，呈条带 状展布。岸坡地势稍陡，上部为第四系全新统坡洪积卵石土，下部为古生界二迭系下统栖霞组、 茅口组(p1q+m)中厚层状灰岩，岩层产状：110°∠55°，场区地震动峰值加速度0.20g，地震 动反应谱特征周期为

框格梁锚索护坡施工工艺流程图 测量放样 坡面清刷 格内回填种植土 植草或种草籽 洒水养护 钢筋加工 砼制备 肋柱开挖 现场绑扎钢筋、浇注砼 锚索造孔 锚索制作、运 输及安装 检查验收 搭设脚手架 安装提升架 张拉与锁定 注浆

边坡防护施工方案锚索框格梁修改版

锚索框格梁边坡防护施工方案_secret修改版

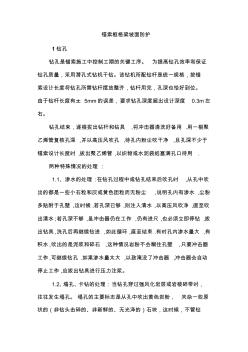

锚索框格梁坡面防护 1钻孔 钻孔是锚索施工中控制工期的关键工序。为提高钻孔效率和保证 钻孔质量，采用潜孔式钻机干钻。该钻机所配钻杆是统一规格，按锚 索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。 由于钻杆长度有±5mm的误差，要求钻孔深度超出设计深度0.3m左 右。 钻孔结束，逐根拔出钻杆和钻具,将冲击器清洗好备用.用一根聚 乙烯管复核孔深,并以高压风吹孔,待孔内粉尘吹干净,且孔深不少于 锚索设计长度时,拔出聚乙烯管,以织物或水泥袋纸塞满孔口待用. 两种特殊情况的处理: 1.1、渗水的处理:在钻孔过程中或钻孔结束后吹孔时,从孔中吹 出的都是一些小石粒和灰或黄色团粒而无粉尘,说明孔内有渗水,尘粉 多贴附于孔壁,这时候,若孔深已够,则注入清水,以高压风吹净,直至吹 出清水;若孔深不够,虽冲击器仍在工作,仍有进尺,也必须立即停钻

锚索框格梁施工在高边坡路基防护中的应用 (2)

锚索框格梁边坡防护施工方案_secret修改版 (2)

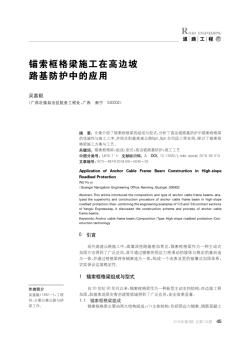

锚索框格梁施工在高边坡路基防护中的应用
