混流风机与轴流风机、离心风机、斜流风机的区别 斜流(混流)风机，风压系数比轴流风机高，流量系数比离心风机大。添补了轴流风机和离心 风机之间的空白。同时具备装简单方便的特点。混流式（或轴向冲流式）风机结合了轴流式 和离心式风机的特征，尽管它看起来更像传统的轴流式风机。 离心风机和轴流风机主要区别在于： 1、离心风机改变了风管内介质的流向，而轴流风机不改变风管内介质的流向； 2、前者安装较复杂 3、前者电机与风机一般是通过轴连接的，后者电机一般在风机内； 4、前者常安装在空调机组进、出口处，锅炉鼓、引风机，等等。后者常安装在风管当中、 或风管出口前端。此外还有斜流(混流)风机，风压系数比轴流风机高，流量系数比离心风机 大。添补了轴流风机和离心风机之间的空白。同时具备装简单方便的特点。 混流式（或轴向冲流式）风机结合了轴流式和离心式风机的特征，尽管它看起来更像传

风机射流风机选型与布置

重点分析比较了不同通道内部流动的差别。计算结果表明:叶轮出口与非对称蜗壳的相互影响是使叶轮通道内部二次流动异常复杂的原因,也是导致风机效率下降的主要原因。

使用商业软件numeca的fine/turbo模块,对包含斜流叶轮与蜗壳一体的斜流风机进行整机计算。对一斜流风机在设计转速下不同工况点进行了数值模拟,并与试验结果进行了比较,吻合较好。通过特定截面的不同流动图谱,证实了蜗壳、叶轮相互作用引起的整机流场的不对称性。研究结果表明,叶轮内部叶顶间隙区二次流动和叶轮与蜗壳相互作用引起的涡系是影响斜流风机效率的主要原因。

gxf型系列高效低噪斜流风机特点 ·gxf斜流风机与一般轴流风机的不同之处，在于本风机流道中气体轴向速度增大，促使静压梯 度减小，从而避免了气流脱离，得到了较高的压力系数。 ·gxf斜流风机子午平面上的气流加速是在通风机机壳为筒形的条件下，依靠减小进口轮毂相对 直径达到的。由于工作轮轮毂锥角较小，避免了转子轮毂与后导叶轮毂有较大的凸台所造成的气 流分离，从而使风机获得高效率和低噪声。 ·gxf系列斜流风机经公司技术人员与有关专家不断的改进，以先进的技术生产出具有品种多、 型号全、适应范围广等特点的一流产品，向各界推荐获国家三项专利的新产品。gxf系列斜流流 风机按叶轮直径分为400-1400mm十四种规格，-a、-b、-c、-s四种类型，几十个机号。系列风 量由3000-110000，全压由130-2200pa;这样就给设计部门和施工单位提供了充分的选择条件， 具体数

侧壁、吸顶排风?t35(t40)型轴流式通风机 t35-11轴流式通风机 机号：2.8#-11.2#风量:826-67892m3/h风压:39-483pa 特点：扭曲型叶片、高轮毂比、低风阻电机支架,风量大、风压高、耗电省、新型、 高效、节能、可制作成防爆及防腐型 应用：厂房、仓库、办公楼、住宅、娱乐场所等的通风换气 一、外形尺寸表(单位：mm) 机号 尺寸 dd1l1l2l3l4hφ1 2.8290350220260150250200φ8.5 3.15325390220260150250220φ8.5 3.55365430260300200300240φ8.5 4410480260300200300260φ10.5 4.5460530280320250350

轴流风机轴流风机型号、用途、性能及轴流风机参数 ——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能 ■管道加压轴流风机 ●jsf轴流通风机(sdf ●大风量轴流风机(jsf-z jsf轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、 风压适中、气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿 企业建筑工程的管道加压送排风系统。 jsf风机有两种叶轮结构形式,jsf-a采用模压圆柱形轮毂式叶轮,具有效率 高、风压大等特点。 jsf-z采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美 观、铝质叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺 送风。 本系列风机一般为电机内置直联传动形式,也可做成电机外置皮带传动结构形 式,用于输送特殊气体介质的场所,

轴流风机轴流风机型号、用途、性能及轴流风机参数 ——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能 ■管道加压轴流风机 ●jsf轴流通风机(sdf ●大风量轴流风机(jsf-z jsf轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、 气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加 压送排风系统。 jsf风机有两种叶轮结构形式,jsf-a采用模压圆柱形轮毂式叶轮,具有效率高、风压大 等特点。 jsf-z采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶 轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。 本系列风机一般为电机内置直联传动形式,也可做成电机外置皮带传动结构形式,用于 输送特殊气体介质的场所,如厨房排油

t35(t40)型轴流式通风机 t35-11轴流式通风机 机号：2.8#-11.2#风量:826-67892m3/h风压:39-483pa 特点：扭曲型叶片、高轮毂比、低风阻电机支架,风量大、风压高、耗电省、新型、 高效、节能、可制作成防爆及防腐型 应用：厂房、仓库、办公楼、住宅、娱乐场所等的通风换气 一、外形尺寸表(单位：mm) 机号 尺寸 dd1l1l2l3l4hφ1 2.8290350220260150250200φ8.5 3.15325390220260150250220φ8.5 3.55365430260300200300240φ8.5 4410480260300200300260φ10.5 4.5460530280320250350290φ10.5

我来补充一点东东，希望对楼主有帮助： 标准换气次数的计算： 场所次/h 装配厂⋯⋯⋯⋯⋯⋯12 礼堂⋯⋯⋯⋯⋯⋯⋯15 工厂(一般通风)⋯⋯8 工厂(排烟)⋯⋯⋯⋯20 体育馆⋯⋯⋯⋯⋯⋯10 蒸气浴室⋯⋯⋯⋯⋯40 舞厅⋯⋯⋯⋯⋯⋯⋯10 美容院⋯⋯⋯⋯⋯⋯12 面包房⋯⋯⋯⋯⋯⋯30 剧院⋯⋯⋯⋯⋯⋯⋯10 洗衣店⋯⋯⋯⋯⋯⋯15 会议室⋯⋯⋯⋯⋯⋯10 陶瓷厂⋯⋯⋯⋯⋯⋯15 铸造厂⋯⋯⋯⋯⋯⋯25 教堂⋯⋯⋯⋯⋯⋯⋯10 玻璃厂⋯⋯⋯⋯⋯⋯12 厨房⋯⋯⋯⋯⋯⋯⋯20 造纸厂⋯⋯⋯⋯⋯⋯10 办公室⋯⋯⋯⋯⋯⋯10 商店(一般风)⋯⋯⋯8 厕所⋯⋯⋯⋯⋯⋯⋯15 库房⋯⋯⋯⋯⋯⋯⋯12 电镀厂⋯⋯⋯⋯⋯⋯20 图书馆⋯⋯⋯⋯⋯⋯20 人及动物每小时需要换 气量： m3/h 小孩⋯⋯⋯⋯⋯⋯

我来补充一点东东，希望对楼主有帮助： 标准换气次数的计算： 场所次/h 装配厂⋯⋯⋯⋯⋯⋯12 礼堂⋯⋯⋯⋯⋯⋯⋯15 工厂(一般通风)⋯⋯8 工厂(排烟)⋯⋯⋯⋯20 体育馆⋯⋯⋯⋯⋯⋯10 蒸气浴室⋯⋯⋯⋯⋯40 舞厅⋯⋯⋯⋯⋯⋯⋯10 美容院⋯⋯⋯⋯⋯⋯12 面包房⋯⋯⋯⋯⋯⋯30 剧院⋯⋯⋯⋯⋯⋯⋯10 洗衣店⋯⋯⋯⋯⋯⋯15 会议室⋯⋯⋯⋯⋯⋯10 陶瓷厂⋯⋯⋯⋯⋯⋯15 铸造厂⋯⋯⋯⋯⋯⋯25 教堂⋯⋯⋯⋯⋯⋯⋯10 玻璃厂⋯⋯⋯⋯⋯⋯12 厨房⋯⋯⋯⋯⋯⋯⋯20 造纸厂⋯⋯⋯⋯⋯⋯10 办公室⋯⋯⋯⋯⋯⋯10 商店(一般风)⋯⋯⋯8 厕所⋯⋯⋯⋯⋯⋯⋯15 库房⋯⋯⋯⋯⋯⋯⋯12 电镀厂⋯⋯⋯⋯⋯⋯20 图书馆⋯⋯⋯⋯⋯⋯20 人及动物每小时需要换 气量： m3/h 小孩⋯⋯⋯⋯⋯⋯

侧壁、吸顶排风?t35(t40)型轴流式通风机 t35-11轴流式通风机 机号：2.8#-11.2#风量:826-67892m3/h风压:39-483pa 特点：扭曲型叶片、高轮毂比、低风阻电机支架,风量大、风压高、耗电省、新型、 高效、节能、可制作成防爆及防腐型 应用：厂房、仓库、办公楼、住宅、娱乐场所等的通风换气 一、外形尺寸表(单位：mm) 机号 尺寸 dd1l1l2l3l4hφ1 2.8290350220260150250200φ8.5 3.15325390220260150250220φ8.5 3.55365430260300200300240φ8.5 4410480260300200300260φ10.5 4.5460530280320250350

轴流风机轴流风机型号、用途、性能及轴流风机参数 ——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能 ■管道加压轴流风机 ●jsf轴流通风机(sdf ●大风量轴流风机(jsf-z jsf轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、 气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加 压送排风系统。 jsf风机有两种叶轮结构形式,jsf-a采用模压圆柱形轮毂式叶轮,具有效率高、风压大 等特点。 jsf-z采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶 轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。 本系列风机一般为电机内置直联传动形式,也可做成电机外置皮带传动结构形式,用于 输送特殊气体介质的场所,如厨房排油

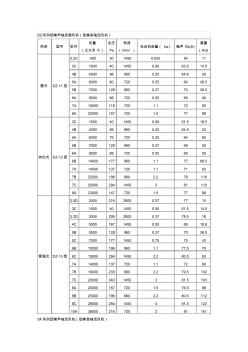

dz系列低噪声轴流通风机（低噪音轴流风机） 类别型号机号 风量 （立方米/h） 全压 pa 转速 （r/min） 电动机容量（kw）噪声db(a) 重量 （kg） 壁式dz-11型 2.2c4003014500.0255411 3c16004014500.0663.514.5 4b4000989600.2564.628 5a6000807200.256436.5 5b70001289600.377036.5 6a9500887200.556946 7a150001187201.17280 8a220001577201.57798 岗位式dz-12型 3c16004014500.0661.518.5 4b4000989600

轴流风机轴流风机型号、用途、性能及轴流风机参数 ——（德州万商暖通设备公司） 一、轴流风机型号名称、用途、性能 ■管道加压轴流风机 ●jsf轴流通风机（sdf） ●大风量轴流风机（jsf-z） jsf轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、 风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业 厂矿企业建筑工程的管道加压送排风系统。 jsf风机有两种叶轮结构形式，jsf-a采用模压圆柱形轮毂式叶轮，具有效率高、 风压大等特点。 jsf-z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美 观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的 工艺送风。 本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形 式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。 ■边墙壁式轴流风机 ●df

轴流风机选型与布置

轴流风机轴流风机型号、用途、性能及轴流风机参数 ——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能 ■管道加压轴流风机 ●jsf轴流通风机(sdf ●大风量轴流风机(jsf-z jsf轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适 中、气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的 管道加压送排风系统。 jsf风机有两种叶轮结构形式,jsf-a采用模压圆柱形轮毂式叶轮,具有效率高、风压大 等特点。 jsf-z采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质 叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。 本系列风机一般为电机内置直联传动形式,也可做成电机外置皮带传动结构形式,用于 输送特殊气体介质的场所,如厨房排油烟、工业热气等。 ■边墙壁式轴流风

斜流风机叶片压型模李宏（天津市通风机厂）斜流风机采用的是扭曲型三元流叶片。三元流叶片一般为不可展曲面，叶片压型如采用钢模结构，则定位困难，叶片成形后型线与实际要求型线偏差较大，且零件表面易划伤，上下模均需按型线制造，工期较长。经认真考虑决定采用聚氨酯...

管式斜流风机是放置在管道中的无蜗壳斜流风机,它的出口动能很大,无法利用,若安装后导叶能明显改善性能。传统方法不能设计这种导叶,由于无法确定风机出口流动方向。本文利用预估整机性能数值模拟提出一种数值方法来设计后导叶,并对导叶型线、安装位置、叶片数、安装角等参数依次进行优化,结果提高风机全压及其效率的相对值近20%。

一、叶片前的弯曲通道和叶片前缘附近的速度分布斜流风机(见图1)叶轮内的流动情况介于轴流风机与离心风机两者之间,可以近似看成沿一簇迴转面的流动,其特点在于沿空间三个方向的速度分量在数值上是可以比拟的,任何一个分量都不能忽视从而更带有三元流动的特点.

提高轴流及斜流风机性能的试验研究

斜流风机的良好设计对提高直升机滑油冷却系统运行效率具有重要意义.针对直升机用斜流风机小尺寸、高转速、高压头的特点,根据准三元流动理论及相关设计思想,提出了这种风机进行结构优化和增压设计的准则,进而采用叶片径向平衡方程和约束条件求解子午面速度,最后基于气动力基本方程和自由涡理论进行回转面气动数据计算和风机造型.设计结果表明,在相同的直升机冷却风机运行工况下,斜流风机相对于轴流、离心风机,具有效率高、静压高和耗功少的优点.
