建筑避雷网、针接地电阻测试记录 工程名称：测试时间：年月日 测试部位环境温度 风力方向天气 相对湿度使用仪器 测试规定和 标准 1．设计有要求按设计要求测试。 2．独立避雷针（线）的接地装置，在电阻率不大于100欧姆的 地区不宜超过10欧姆。 设计或规范 电阻值（ω） 测试点平面布置图 实 测 点 电 阻 值 1 2 3 4 5 6 7 8 9 10 建设单位（公章） 现场人员： 年月日 监理单位（公章） 监理人员： 年月日 施工单位（公章） 施工工长： 年月日 测试单位（公章） 测试人员： 年月日

1/2 技术交底记录 表c2-1 编号 工程名称孔雀大卫城乐园工程交底日期 施工单位南通四建集团有限公司分项工程名称屋顶避雷带、雷网做法 交底提要屋顶防侧击雷，60米及以上金属物防雷施工方法及注意事项 交底内容： 一、工程概况 1、本建筑为二类防雷建筑。 2、屋顶采用φ10镀锌圆钢组成避雷网格，女儿墙上避雷带也是φ10镀锌圆钢。 3、所有屋面上的风机、冷却塔、高出屋面的金属管道、支架等均与避雷网连接。 二、施工准备： 1、材料：镀锌圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等。 2、工机具：电焊机、钢锯及锯条、毛刷等。 3、作业条件：屋面防水卷材施工完毕以后避雷网格敷设在防水层上，女儿墙结构施工完毕安 装避雷带。 三、工艺操作： 1、暗敷设的避雷网格及明附设的避雷带均采用φ10镀锌圆钢。在结构施工时为以后敷设避雷 网格及敷设避雷带预留

避雷网安装_避雷网安装图集 来源：火爆安防招商网时间：2013-7-26阅读数：4135 避雷网是指利用钢筋混凝土结构中的钢筋网作为雷电保护的方法，在现在建筑设计中是一 种既实用又安全的防雷措施。正确的避雷网安装方法是保证安全工作的前提，所以今天就讲 讲避雷网安装并配有安装图集。 避雷网安装前的支持件安装 1、避雷网安装前，应先测量弹线定位把支持件预埋固定好。首先应把每一处转角部位的 支持件确定，从转角中心至支持件的两端宜为300~500mm，且应对称设置，然后再每一直 线段上从转角处支持件开始进行测量并平均分配，相邻之间的支持件距离不大于1m左右为 宜。 2、避雷网安装支持件均应采用镀锌件，支持件的高度根据设计要求施工，若设计未要求 时，一般支持件的高度为100mm或150mm。 避雷网安装图集 1、避雷网安装之搭接焊接 圆钢与圆钢的搭

一、施工内容： 本工程避雷网安装的施工内容是：电梯机房和二十四层屋顶避雷网安装。 二、施工准备： ⒈应准备的材料有：φ10的镀锌圆钢、镀锌避雷支持卡子、m5的机螺丝、m5镀锌平垫 圈、m5镀锌弹簧垫圈、预制混凝土支座、电焊条、银粉、防腐漆、砂子、水泥等； ⒉应准备的机具有：电焊机、倒链、铁镐、大锤、手锤、钢锯、锯条、线坠、卷尺、电锤、 电钻、冲击钻等。 三、作业条件： ⒈土建女儿墙装修完毕，吊篮拆除后，女儿墙上明装避雷网可以施工； ⒉接地体与引下线做完； ⒊避雷网支架安装完毕； ⒋现场具备调制场地和垂直运输条件。 四、操作工艺和技术要求： ⒈避雷网采用φ10的镀锌圆钢在女儿墙上沿墙明敷或沿屋面明敷； ⒉避雷网支架固定在女儿墙正中，弹线定位固定； ⒊摆放混凝土支座时，应分匀档距，在两端的支架上拉线定位，然后将其他支座找直； ⒋避雷网支架必须固定牢固，灰浆饱满，横平竖直，

关于别墅屋顶避雷带可否采用暗埋敷设？ 根据《建筑物防雷设计规范》gb50057-94（2000年版）第4.1.6条规定：“除利用混凝土构件内钢筋作接闪器外， 接闪器应热镀锌或涂漆”。可见，当“利用混凝土构件内钢筋接闪器”时，它是可以暗埋敷设的。另，《建筑物防雷设计 规范》gb50057-94（2000年版）第3.3.5条条文说明规定：“利用屋顶钢筋作接闪器，其前提是：允许屋顶遭雷击时混 凝土会有一些碎片脱开以及一小块防水、保温层遭破坏”。 有鉴于此：1）避雷带尽量采用明敷而不宜暗埋敷设；2）当因种种缘故而导致避雷带必须暗敷时，可直接利用结构 钢筋或金属构件作为接闪器，也可采用人工避雷接闪器暗敷在建筑物表面的抹灰层内。暗敷避雷带要求表面水泥厚度不 大于2cm；3）当避雷带暗敷不可避免、且建筑物只依靠避雷带这唯一保护屏障时，建议该暗敷避雷带仅用于层数不高（ 低层或多层建筑

接闪器(避雷针,避雷网,避雷带的安装) 默认分类2010-05-2014:13:06阅读340评论1字号：大中小订阅 二、接闪器安装 (一)接闪器的选择和布置 1.接闪器的构成 接闪器应由以下的一种或多种组成： (1)独立避雷针; (2)架空避雷线或架空避雷网; (3)直接装设在建筑物上的避雷针、避雷带或避雷网。 2.采用滚球法布置接闪器 滚球法是以hr为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器(包括被利用作为接闪器的金属物)，或只触及接闪器 和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护，图11-35所示。 图11-35从闪电先导尖端至地面目标的击距hr 滚球法是基于以下的闪电数学模型(电气——几何模型)： (11-1) 或简化为： hr≈9.4·

接闪器(避雷针,避雷网,避雷带的安装) 默认分类2010-05-2014:13:06阅读340评论1字号：大中小订阅 二、接闪器安装 (一)接闪器的选择和布置 1.接闪器的构成 接闪器应由以下的一种或多种组成： (1)独立避雷针; (2)架空避雷线或架空避雷网; (3)直接装设在建筑物上的避雷针、避雷带或避雷网。 2.采用滚球法布置接闪器 滚球法是以hr为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器(包括被利用作为接闪器的金属物)，或只触及接闪器 和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护，图11-35所示。 图11-35从闪电先导尖端至地面目标的击距hr 滚球法是基于以下的闪电数学模型(电气——几何模型)： (11-1) 或简化为： hr≈9.4·

技术交底记录 第1页（共4页） 工程名称 昔阳煤层气热电联产工程厂 前区餐厅 交底日期2016年7月8日 施工单位山西二建集团有限公司分项工程名称基础接地及避雷网安装 交底提要接地及避雷网安装施工工艺 一、施工准备 （一）作业条件 1、接地体安装: （1）人工接地体:设计位置的场地没被占用,且巳经清理好。 （2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完。 2、防雷引下线暗敷设: （1）建筑物有脚手架或爬梯,达到能上人操作的条件。 （2）利用主筋作引下线时,钢筋绑扎完毕。 3、避雷网安装: （1）支架安装完毕。 （2）具备调直场地和垂直运输条件。 （3）接地体与引下线必须做完。 （二）材料要求 1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。 在施工过程中应注意保护

技术交底记录 第1页（共4页） 工程名称 昔阳煤层气热电联产工程厂 前区餐厅 交底日期2016年7月8日 施工单位山西二建集团有限公司分项工程名称基础接地及避雷网安装 交底提要接地及避雷网安装施工工艺 一、施工准备 （一）作业条件 1、接地体安装: （1）人工接地体:设计位置的场地没被占用,且巳经清理好。 （2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完。 2、防雷引下线暗敷设: （1）建筑物有脚手架或爬梯,达到能上人操作的条件。 （2）利用主筋作引下线时,钢筋绑扎完毕。 3、避雷网安装: （1）支架安装完毕。 （2）具备调直场地和垂直运输条件。 （3）接地体与引下线必须做完。 （二）材料要求 1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。 在施工过程中应注意保护

技术交底 2011年11月10日 工程名称：武汉长江高尔夫社区分部（项）名称:避雷网及接地装置安装 内容： 一、避雷网及接地装置安装分项质量目标为优良。 二、本分项工程的施工应严格按《建筑电气工程施工质量验收规范》 gb50303-2002、作业指导书《防雷及接地安装工程》qj/wja210-2000 中的要求执行。重点注意以下几个方面： 1、接地装置的敷设：接地干线为-40*4镀锌扁钢埋设深度不小于1m， 应与钢柱的地脚螺栓在独立钢柱基础内可靠焊接后再与基础内钢筋 可靠焊接。每个电气装置的接地应以单独的接地线与接地干线相连， 不得在一个接地线中串联几个需要接地的电气装置。 2、接地线连接应采用焊接，焊接必须牢固无虚焊。接地线焊接采用搭 接焊，搭接长度必须符合下 列规定：扁钢为其宽度的2倍（至少3个棱边焊接）；圆钢为其直径 的6倍；圆钢与扁钢连

民用建筑屋顶避雷网的设计与安装。

1992年,汉川县气象局首次对本县棉花公司出口棉加工厂进行了避雷网工程的安装,在不违反设计图纸的前提下对有关技术参数给予了适当的改进,经连续四年的检测检验,其效果良好。

避雷网安装专项技术交底 一、主要机具 a)常用电工工具、线坠、卷尺、粉线袋、电锤、冲击钻、电焊机、电焊工 具、钢锯、锯条等。 二、操作工艺 a)工艺流程： i.测量弹线定位→支架埋设→安装固定连接避雷带→防腐处理→检测 验收 ii.测量弹线定位：在女儿墙顶部中心弹出支架安装中心线，然后用电 锤打孔。打孔水平间距1000mm，：转角处300mm～500mm, 打孔深度不小于80mm。 b)支架埋设：先用气筒将孔内灰尘清理干净，再将支架上的膨胀螺丝插进 孔内，拧紧膨胀螺丝，固定牢固。支架外露长度150mm。 c)将调直的镀锌圆钢运到安装地点，顺直，敷设，卡固，焊接连成一体， 同引下线焊好。建筑物屋顶上有突出金属物等部位的金属导体都必须与 避雷带焊接成一体。 d)焊接处的焊渣应敲掉，进行局部调直后，刷防锈漆及银粉漆。 e)避雷线应平直，牢固，不应有高低起伏和弯曲

基础接地及避雷网安装 技术交底记录 第1页（共4页） 工程名 称 昔阳煤层气热 电联产工程厂 前区餐厅 交底日 期 2016年7月8 日 施工单 位 山西二建集团 有限公司 分项工 程名称 基础接地及避 雷网安装 交底提 要 接地及避雷网安装施工工艺 一、施工准备 （一）作业条件 1、接地体安装: （1）人工接地体:设计位置的场地没被占 用,且巳经清理好。 （2）利用底板钢筋或深基础做按地体:底板 筋与柱筋连按处已绑扎完。 2、防雷引下线暗敷设: （1）建筑物有脚手架或爬梯,达到能上人操 作的条件。 （2）利用主筋作引下线时,钢筋绑扎完毕。 3、避雷网安装: （1）支架安装完毕。 （2）具备调直场地和垂直运输条件。 （3）接地体与引下线必须做完。 （二）材料要求 1、防雷及接地装置所有部件均应采用镀锌材 料,并有出厂合格证和镀锌质

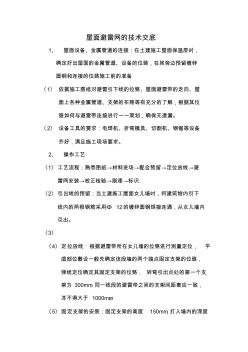

屋面避雷网的技术交底 1、屋面设备、金属管道的连接：在土建施工屋面保温层时， 确定好出屋面的金属管道、设备的位臵，在其旁边预留镀锌 圆钢和连接的位臵施工前的准备 〈1〉依据施工图纸对避雷引下线的位臵、屋面避雷带的走向、屋 面上各种金属管道、支架的布臵等有充分的了解，根据其位 臵如何与避雷带连接进行一一策划，确保无遗漏。 〈2〉设备工具的要求：电焊机、折弯模具、切割机、钢锯等设备 齐好，满足施工现场要求。 2、操作工艺 〈1〉工艺流程：熟悉图纸→材料进场→配合预留→定位放线→避 雷网安装→校正检验→刷漆→标识 〈2〉引出线的预留：当土建施工屋面女儿墙时，将建筑物内引下 线内的两根钢筋采用φ12的镀锌圆钢焊接连通，从女儿墙内 引出。 〈3〉 〈4〉定位放线：根据避雷带所在女儿墙的位臵进行测量定位，平 直部位敷设一般先确定该段墙的两个端点固定支架的位臵， 弹线定位确定其固定支架的位臵

避雷网安装方案 （3#、4#、7#、10#楼） 一、工程概况： 设置在屋顶的避雷带（网）是本工程综合防雷系统的组成部分— 外部防雷措施。该系统沿着四坡屋面的屋脊和四周女儿墙顶敷设成网 后，再与四角障碍灯的金属架连接，最后与屋顶四角的引下线实施焊 接，（柱内钢筋m点）使之与均压环和等电位连通后构成了整栋楼的 内外防雷综合系统。 二、施工准备： 1、技术准备： （1）熟悉图纸和施工及验收规范。 （2）编制符合设计与规范要求并切合实际的施工方案和技术交底。 （3）报经甲方、监理审批后，组织学习、掌握安装工艺、程序和质 量控制要点。 2、材料与机具准备： （1）采用φ8热镀锌圆钢和镀锌支架，材质应有出厂合格证。 （2）主要机具：电锤、电钻、电焊机及电焊工具；手锤、线坠、卷 尺、锯弓、锯条。 3、工作条件： （1）土建屋面结构层与找平层工序完毕，四周女儿墙粉刷完毕。 （

安装避雷带和避雷网要注意下面事项： 1、避雷带及其连接线经过沉降沟（沉降沟：一座较长的多层建筑物， 往往在横向上把建筑物分成几段，段与段之间留有一段空隙，防止各段 下沉不一致，引起建筑物损坏）时，应备有10-20cm以上的伸缩余裕的 跨越线。 2、有女儿墙的平顶房屋，其宽度小于24m时，只须沿女儿墙上部敷 设避雷带；宽度大于24m时，须在房面上两条避雷带之间加装明装连 接条，连接条的间距不大于20m时，只在屋檐上装避雷带；宽度大于 20m时，需在屋面上加装明装连接条，连接条间距不大于20m。 3、瓦顶房屋面坡度为27°-35°，长度不超过75m时，只沿屋脊敷设避雷 带。四坡顶房屋，应在各坡脊上装上避雷带。为使檐角得到保护，应在 屋角上装短避雷针或将避雷带的引下线从檐角上绕下来。如果屋檐高度 高于12m，且长度大于75m时，要在屋脊和房檐上都敷设避雷带。 4、

德国某屋面避雷网的连接与施工

人们常用水火无情来形容自然灾害的可怕，的确，有些自然灾害给人们的生命财产安全造成了威胁，每年我国都会有由于自然灾害而造成的死亡，自然灾害对于国家的影响也是巨大的，因此，对于自然灾害必须重视。在生活中，最常见的自然灾害就是雷屯，下面，我们就针对屋顶避雷带避雷网的施工安装技术详细谈谈。

屋顶避雷带避雷网的施工安装技术

安装细部工艺处理--屋面避雷网安装 ◆基本要求：屋面避雷网横平竖直，支撑点间距 一致合理，符合规范要求； ◆专家建议：支撑点与避雷网不用焊接方式，用 比镀锌园钢略大一点的套管制作卡具，镀锌后安装在 女儿墙上，其一、让镀锌园钢穿过去其减少焊点，保 护镀锌层，增加使用寿命。其二，可让避雷网自由伸 缩； ◆避雷网转角弧弯平顺圆滑，伸缩缝处要做补偿装 置---参考做法如下：

技术交底记录 表c2-1 编号02 工程名称 大成郡三标段（1#、2#、7#楼 及地下室）施工总承包工程 交底日期 施工单位 北京城建北方建设有限责任公 司 分项工程名称防雷接地 交底提要屋面避雷网施工 交底内容： 交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 一、作业条件 屋面混凝土浇筑完成，模板拆除完成，屋面防水施工前。 二、作业机具 手锤、钢锯、线坠、卷尺、大绳、粉线袋、铰磨（或倒链）、紧线器、电锤 冲击钻、电焊机等。 三、操作工艺 （一）支架安装 1、支架安装的有关规定： （1）支架应有燕尾，支架总埋注深度不小于70mm。 （2）防雷装置的各种支架顶部应距建筑物成品表面100mm；接地干线支架的端应 距墙面20mm。 （
