物料提升机(龙门架井字架)安装验收表

附表c 施工机械安装验收表 （龙门架及井字架物料提升机） 表aq-c9-10 编号 工程名称 总包单位 租赁单位 验收项目验收结果验收项目验收结果 管理 安装方案 吊盘 两侧防护 安全技术交 底 导轨间隙 基础 基础承载 能力 安全装置 安全停靠 装置 水平偏差 超高（低） 限位装置 架体 标准节连接 信号装置 断绳保护 装置 垂直度限重装置 架体防护制动装置 缆风和拉接 防护门 进料门 自由高度出料门 防雷装置 吊盘 防护门 卷扬机 锚固 首层防护 护头棚 与定滑轮距 离 周边防护 机棚及护栏其他 钢丝绳 钢丝绳过路 保护持证上岗 钢丝绳 验收结 论 验收人 签字 总包单位分包单位租赁单位安装单位 监理单位意见： 符合验收程序，同意使用（） 不符合验收程序，重新组织验收（） 监理工程师：年月 日 注：本表由施工单位填写，监理单位、施工单位、租赁单位、拆

物料提升机（龙门架、井字架）安装验收 序号验收项目规定及要求验收结果 1 产品要求 产品生产许可证 2产品出产合格证 3产品使用说明书 4 基础 地基承载力符合使用说明书的要求 5基础强度、表面平整度符合要求 6排水符合要求 7 架体 不应有明显变形、脱焊和开裂 8井架截面内，两对角线长度公差不得超过最大边长名义尺寸的3‰ 9导轨接点截面错位不大于1.5mm 10吊篮导靴与导轨的安装间隙，应控制在5~10mm以内 11 垂直度要求 新提升机<1.5‰,最大不超过200mm 多次使用后提升机<3‰,最大不超过200mm 12螺栓连接安装准确，紧固可靠，无松动 13 安全防护 地面进料口防护符合要求 14每层卸料口设防护门且符合要求 15卸料平台水平、立面防护符合要求 16 安全装置 安全停靠装置：灵敏可靠 1

6物料提升机(龙门架、井字架)

关于物料提升机（龙门架、井字架） 和外用电梯的有关规定 根据《建筑施工安全检查标准》jgj59—99物料提升机（龙门架、井字架） 和外用电梯检查评分标准，公司拟以制订如下规定确保物料提升机和外用电 梯作业安全，请遵照执行： 一、施工现场要杜绝采用脚手架钢管和扣件，临时组装成井字架替代的提升 机。 二、使用厂家生产的型钢作标准节进行组装的升降机，要制作单位提供生产 许可证和营业执照和资质证书，以及建筑安全监督管理部门颁发的准用 证和型钢井架的设计计算书。 三、外用电梯的安装需订方案，并经有关设备管理部门验收、审核批准，取 得验收合格证。 四、井架和外用电梯安装完毕，须经公司工程技术部门验收，才能投入使用。 遵义建工（集团）有限公司

物料提升机（龙门架、井字架）验收表lja12-7-1 工程名称设备编号 安装单位安装高度 验收 项目 验收项目及要求验收结果 基 础 地面承载力、基础尺寸符合设计要求 钢筋、砼标号应符合设计要求 地脚螺栓应焊接在配筋上，并不得使用螺纹钢 表面水平度偏差不大于10mm，并有排水措施 架 体 安 装 架体安装正确、连接牢固，螺栓可靠无松动 垂直度偏差≤1.5‰，且最大不超过200mm 附墙杆件采制应符合设计要求，连接牢靠，位置正确，间隔不大于9m 物料提升机顶部自由高度不得超过6m 吊 笼 吊笼滚轮与导轨的安装间隙不大于5mm 两侧应设置高度1m的安全挡板网，顶板采用50mm厚木板，前后设工 具化安全门，不得使用单根钢丝绳提升 提 升 机 构 卷扬机须是可逆式 卷扬机安装稳固，设置前桩后锚，装有卷筒保险 钢丝绳安全系数不小于8，倍率不小于2

物料提升机（龙门架、井字架）安全装置检查表 工程代码：xa/d7-2 工程名称设备编号 规格型号生产厂家 检查项目要求检查结果 安全停靠 装置 分三次三次高度停靠吊篮，检查 装置的灵敏性、可靠性 第一次： 第二次： 第三次： 断绳保护 装置 分三次检查装置的灵敏性、可靠 性，且滑落行程小于1m 第一次： 第二次： 第三次： 上极限 限位器 分三次起升吊篮，检查限位的灵 敏性、可靠性。临近限位处低速运行 第一次： 第二次： 第三次： 紧急断电 开关 分三次检查开关的的灵敏性、可 靠性 第一次： 第二次： 第三次： 下极限 限位器 分三次起升吊篮，检查限位的灵敏 性、可靠性。临近限位处低速运行 第一次： 第二次： 第三次： 超载 限位器 分三次检查

3#龙门架及井架物料提升机安装联合验收表 工程名称淮南奥林匹克公园一期工程安装单位南京胥扬建筑机械设备有限公司 施工单位安徽省一建项目负责人赵令闻 设备型号sse100设备编号s100915b 安装高度9米附着形式钢管、扣件预埋连接 安装时间8月1日 验收项目验收内容及要求 实测 结果 结论（合格√不合 格×） 1.基础 1）基础承载力符合要求 2）基础表面平整度符合说明书要求 3）基础混凝土强度等级符合要求 4）基础周边有排水设施 5）与输电线路的水平距离符合要求 2.导轨架 1）各标准节无变形，无开焊及严重锈蚀 2）各节点螺栓紧固力矩符合要求 3）导轨架垂直度≤0.15%，导轨对接阶差1.5≤mm 3.动力 系统 1）卷扬机卷筒节径与钢丝绳直径的比值≥30 2）吊笼处于最低位置时，卷筒上的钢丝绳不应少于3圈 3）曳引轮直径与钢丝绳的包角≥1

龙门架及井架物料提升机安装验收表 施工单位安装单位 工程名称项目负责人 设备型号设备编号 安装高度附着型式 安装时间 验收项目验收内容及要求验收结果 1.基础 1）基础承载力符合要求 2）基础表面平整度符合说明书要求 3）基础砼强度符合要求 4）基础周边有排水设施 5）与输电线路的水平距离符合要求 2.导轨架 1）各标准节无变形，无开焊及严重锈蚀 2）各节点螺栓紧固力矩符合要求 3）导轨架垂直度≤1.5‰，导轨对接阶差≤1.5mm 3.动力系统 1）卷扬机卷筒节径与钢丝绳直径的比值≦30 2）吊笼处于最低位置时，卷筒上的钢丝绳不应少 于3圈 3）曳引轮直径与钢丝绳的包角≦150 o 4）卷扬机（曳引机）固定牢固 5）制动器、离合器工作可靠 4.钢丝绳与 滑轮 1）钢丝绳安全系数符合设计要求 2）钢丝绳断丝、磨损未达到报废标准 3）钢丝绳及绳夹规格匹配，紧固有

sa-c5-7 重庆市建设工程施工安全管理总站监制1 龙门架及井架物料提升机安装验收表 工程名称安装单位 施工单位项目负责人 设备型号设备编号 安装高度附着形式 安装时间 验收项目验收内容及要求结果 基础 基础承载力符合要求 基础表面平整度符合说明书要求 基础混凝土强度等级符合要求 基础周边有排水设施 与输电线路的水平距离符合要求 导轨架 各标准节无变形，无开焊及严重锈蚀 各节点螺栓紧固力矩符合要求 导轨架垂直度≤0.15％，导轨对接阶差≤1.5mm 动力系统 卷扬机卷筒节径与钢丝绳直径的比值≥30 吊笼处于最低位置时，卷筒上的钢丝绳不应少于3圈 曳引轮直径与钢丝绳的包角≥150° 卷扬机（曳引机）固定牢固 制动器、离合器工作可靠 钢丝绳与 滑轮 钢丝绳安全系数符合设计要求 钢丝绳断丝、磨损未达到报废标准 钢丝绳及绳夹规格匹配，紧固有效 滑轮直径与钢丝绳直

物料提升机三方（四方）联合验收表 工程名称安装单位 施工单位项目负责人 设备型号设备编号 安装高度附着形式 安装时间 验收项目验收内容及要求实测结果结论 1、基础 1）基础承载力符合要求 2）基础表面平整度符合说明书要求 3）基础混凝土强度等级符合要求 4）基础周边有排水设施 5）与输电线路的水平距离符合要求 2、导轨架 1）各标准节无变形，无开焊及严重锈蚀 2）各节点螺栓紧固力矩符合要求 3）导轨架垂直度≦0.15%，导轨对接阶差≦1.5mm 3、动力系 统 1）卷扬机卷筒节径与钢丝绳直径的比值≧30 2）吊笼处于最低位置时，卷筒上的钢丝绳不应少于3圈 3）曳引轮直径与钢丝绳的包角≧150° 4）卷扬机（曳引机）固定牢固 5）制动器、离合器工作可靠 4、钢丝绳 与滑轮 1）钢丝绳安全系数符合设计要求 2）钢丝绳断丝、磨损未达到报废标准 3）钢丝绳及绳夹规

序 号 扣分标准 应得 分数 扣减 分数 实得 分数 5 楼层卸料 平台防护 卸料平台两侧无防护栏杆或防护不严的扣2～4分 平台脚手板搭设不严、不牢的扣2～4分 平台无防护门或不起作用的每一处扣2分 防护门未形成定型化、工具化的扣4分 地面进料口无防护棚或不符合要求的扣2～4分 817 8 与建 筑结 构连 接 连墙杆的位置不符合规范要求的扣5分 连墙杆连接不牢的扣5分 连墙杆与脚手架连接的扣9分 连墙杆材质或连接做法不符合要求的扣5分 4钢丝绳 钢丝绳磨损已超过报废标准的扣8分 钢丝绳锈蚀、缺油的扣2～4分 绳卡不符合规定的扣2分 钢丝绳无过路保护的扣2分 钢丝绳拖地，扣2分 826 3 架 体 稳 定 缆 风 绳 架高20m以下时设一组，20～30m设二组，少一组扣9分 缆风绳不使用钢丝绳的扣

序 号 扣分标准应得 分数 扣减 分数 1 无设计计算书或未经上级审批扣9分 架体制作不符合设计要求和规范要求的扣7～9分 使用厂家生产的产品，无建筑安全监督管理部门准用证的扣9分 9 2 吊篮无停靠装置的扣9分 停靠装置未形成定型化的扣5分 无超高限位装置的扣9分 使用磨擦式卷扬机高限位采用断电方式的扣9分 高架提升机无下极限限位器械、缓冲器或无超载限制器的每一项 9 架高20m以下时设一组，20～30m设二组，少一组扣9分 缆风绳不使用钢丝绳的扣9分 钢丝绳直径小于9.3mm或角度不符合45°～60°的扣4分 地锚不符合要求的扣4～7分 与 建 筑 结 构 连 接 连墙杆的位置不符合规范要求的扣5分 连墙杆连接不牢的扣5分 连墙杆与脚手架连接的扣9分 连墙杆材质或连接做法不符合要求的扣5分 4 钢丝绳磨损已超过报废标准的扣

物料提升机（龙门架、井字架）检查评分表表3.0.9 序 号 检查项目扣分标准 应得 分数 扣减 分数 实得 分数 1 保 证 项 目 架体制作 无设计计算书或未经审批的扣9分 架体制作不符合设计要求和规范要求的扣7～9分 使用厂家生产的产品，无建筑安全监督管理部门准用证的的扣9分 9 2 限位保 险装置 吊篮无停靠装置的扣9分 停靠装置未形成定型化的扣5分 无超高限位装置的扣9分 使用摩擦式卷扬机超高限位采用断电方式的扣9分 高架提升机无下极限限位器、缓冲器或无超载限制器的每一项扣3分 9 3 架 体 稳 定 缆 风 绳 架高20m以下时设一组，20～30m设二组，少一组扣9分 缆风绳不使用钢丝绳的扣9分 钢丝绳直径小于9.3㎜或角度不符合45°～60°的扣4分 地锚不符合要求的扣4～7分 9 与建 筑结 构连 接 连墙杆的位置

序号扣分标准 应得 分数 扣减 分数 实得 分数 1 无设计计算书或未经上级审批扣9分 架体制作不符合设计要求和规范要求的扣7～9分 使用厂家生产的产品，无建筑安全监督管理部门准用证的扣9分 9 2 吊篮无停靠装置的扣9分 停靠装置未形成定型化的扣5分 无超高限位装置的扣9分 使用摩擦式卷扬机超高限位采用断电方式的扣9分 高架提升机无下极限限位器、缓冲器或无超载限制器的每一项扣3分 9 缆风绳 架高20m以下时设一组，20～30m设二组，少一组扣9分 缆风绳不使用钢丝绳的扣9分 钢丝绳直径小于9.3mm或角度不符合45o～60o的扣4分 地锚不符合要求的扣4～7分 与建筑 结构连 接 连墙杆的位置不符合规范要求的扣5分 连墙杆连接不牢的扣5分 连墙杆与脚手架连接的扣9分 连墙杆材质或连接做法不符合要求的扣5分 4 钢丝绳磨损已超过报废标准的扣8分 钢

物料提升机(龙门架、井字架)检查评分表表3.0.9 序 号 检查项目扣分标准 应得 分数 扣减 分数 实得 分数 1 保 证 项 目 架体制作 无设计计算书或未经上级审批的扣9分 架体制作不符合设计要求和规范要求的扣7~9分 使用厂家生产的产品，无建筑安全监督管理部门准用证的扣 9分 9 2 限位保险 装置 吊篮无停靠装置的扣9分 停靠装置未形成定型化的扣5分 无超高限位装置的扣9分 使用磨擦式卷扬机超高限位采用断电方式的扣9分 高架提升机无下极限限位器、缓冲器或无超载限制器的每一项扣 3分 9 3 架 体 稳 定 缆 风 绳 架高20m以下时设一组，20~30m设二组，少一组扣9分 缆风绳不使用钢丝绳的扣9分 地锚不符合要求的扣4~7分 钢丝绳直径小于9.3mm或角度不符合45°~60°的扣4

序 号 对照内容 5.0.2条 1 保 证 项 目 架 体 制 作 无设计计算书或未经上级 审批的，扣9分 架体制作不符合设计要求 和规范要求的，扣7-9分 使用厂家生产的产品，无 建筑安全监督管理部门 准用证的，扣9分 物料提升机（龙门架、井字架）检查评分表 表3.0.9 检查 项目 扣分标准 有关法 律规范、 资料 注：表3.0.9选用法律、规律、资料栏、第××条，指《龙门架及井架物料提升机安全技术规范》jgj88—92 所 列条款。 资料 讲义 厂家生产的产品：须有建筑安全监督 管理部门颁发的准用证 企业制造的产品：有计算书，上级审 批，并经安监部门监定检测合格后方 准使用 2 保 证 项 目 限 位 保 险 装 置 吊篮无停靠装置的，扣9 分停靠装置未形成定型 的，扣5分 无超高限位装置的，扣9 分 使用摩擦式卷扬机超高

表6.1.9-3.9物料提升机（龙门架、井字架）检查评分表 序 号 检查项目扣分标准 应得 分数 扣减 分数 实得 分数 1 保 证 项 目 架体 制作 无设计计算书或未经上级审批的扣9分 架体制作不符合设计要求和规范要求的扣7～9分 9xxx 2 限位 保险 装置 吊篮无停靠装置的扣9分 停靠装置未形成定型化的扣5分 无超高限位装置的扣9分 使用磨擦式卷扬机超高限位采用断电方式的扣9分 高架提升机无下极限位器、缓冲器或无超载限制器的每一项扣3分 9xxx 3 架 体 稳 定 缆 风 绳 架高20m以下时设一组，20m～30m设二组，少一组扣9分 缆风绳不使用钢丝绳的扣9分 钢丝绳直径小于9.3mm或角度不符合45°～60°的扣4分 地锚不符合要求的扣4～7分x x xx xx与建 筑结 构连 接 连墙杆

《龙门架、井字架、物料提升安全技术规范》jgj88-1992 龙门架及井架物料提升机安全技术规范 （jgj88-1992） 第一章总则 第1．0．1条为使龙门架及井架物料提升机（简称提升机）的设计、制作符合安全要求和在 施工中得到正确使用，保证施工及人身安全，制订本规范。 第1．0．2条本规范适用于新建、整修、拆除等工程施工中，额定起重量在2000kg以下， 以地面卷扬机为动力、沿导轨做垂直运行的高、低架物料提升机。 注：提升高度30m以下（含30m）为低架；提升高度31~150m为高架。 第1．0．3条提升机设计、制造、安装和使用，除应符合本规范外，尚应符合国家现行的《起 重机械安全规程》等有关标准的规定。 第二章一般规定 第2．0．1条制造提升机应先提出设计方案，并有图纸、计算书和质量保证措施。 第2．0．2条提升机应有产品标牌

井字架（龙门架）安装验收表 aq2.10.1.4 工程名称广州康臣药业有限公司新厂质检办公楼 施工单位广东省第一建筑工程有限公司项目负责人吴健勇 分包单位/分包负责人/ 安装单位广东中南建设物业发展总公司安装资格情况一级 检测单位广州市穗监施工机具检测有限公司资质证号 设备名称物料提升机规格型号ss100a4 出厂编号05116自编号1# 拟安装高度27m初安装高度27m额定起重量0.5t 扒杆工作半径m安装时间2008.10.18验收时间2008.10.30 序 号 检查 项目 检查内容与要求实测实量实查验收结果 一 管 理 与 资 料 起重机械基础（隐蔽工程）验收记录符合要求合格 井架垂直度测量记录符合要求合格 经审批的安装（拆除）方案已审批合格 井架安装前的机械及结构性能检测报告相符合格 有健全的

济源市园丁苑一期工程20#楼 龙门架安拆方案 编制： 审核： 审批： 沁阳市联盟建安有限公司 龙门架式物料提升机安拆方案 根据工程施工情况，本工程需用一台物料提升机，物料提升机为 郑州市热源设备有限公司生产sse160型自升式升降机。 一、安装前准备工作 1、根据施工要求和场地条件，合理确定安装位置。 2、安装场地要求平整夯实，基础承载能力强，要求大于8t/㎡， 禁止在松土或沉陷不均的基础上安装。 3、在4×4.5米立杆安装场地范围内排水畅通，不得有积水浸泡 基础，基础5米范围内不得挖排水沟。 4、严格按机械说明书基础图制作浇筑基础，预埋螺栓。 5、基础保养期不得少于7天。 6、基础水平面偏差应≤10㎜/m。 二、安装测量仪器、用具 1、d-z型水准仪2、塔尺3、卷尺4、jzc-3型垂直检量 器5、扳手6、安全带

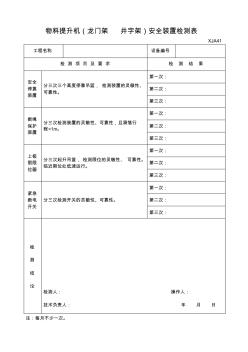

物料提升机（龙门架井字架）安全装置检测表 xja41 工程名称设备编号 检测项目及要求检测结果 安全 停靠 装置 分三次三个高度停靠吊篮，检测装置的灵敏性、 可靠性。 第一次： 第二次： 第三次： 断绳 保护 装置 分三次检测装置的灵敏性、可靠性，且滑落行 程<1m。 第一次： 第二次： 第三次： 上极 限限 位器 分三次起升吊篮，检测限位的灵敏性、可靠性。 临近限位处低速运行。 第一次： 第二次： 第三次： 紧急 断电 开关 分三次检测开关的灵敏性、可靠性。 第一次： 第二次： 第三次： 检 测 结 论 检测人：操作人： 技术负责人：年月日 注：每月不少一次。

序 号 检查人员: 年月日 小计40 检查项目合计100 12避雷 ·防雷保护范围以外无避雷装置的，扣7分 7·避雷装置不符合要求的，扣4分 ·信号方式不合理、不准确的，扣2～4分 11 卷扬机 操作棚 ·卷扬机无操作棚的，扣7分 7·操作棚不符合要求的，扣3～5分 ·滑轮与钢丝绳不匹配的，扣2分 10联络信号·无联络信号的，扣7分7 9传动系统 ·卷扬机地锚不牢固，扣2分 9 ·卷筒钢丝绳缠绕不整齐，扣2分 ·第一个导向滑轮距离小于15倍卷筒宽度的，扣2分 ·滑轮翼缘破损或与架体柔性连接，扣3分 ·卷筒上无防止钢丝绳滑脱保险装置，扣5分 ·架体基础不符合要求的，扣2～4分 ·架体垂直偏差超过规定的，扣5分 ·架体与吊篮间隙超过规定的，扣3分 ·架体外侧无立网防护或防护不严的，扣4分 ·
