单层钢结构安装分项工程监理细则 单层钢结构安装分项包括单层钢结构主体（单层厂房、柱、屋架、托架、吊车梁、柱间支撑等）地下钢结 构、柃条及墙架等次要构件、钢平台、钢梯、防护栏杆等的安装。 一、施工准备阶段质量控制 1、检查施工单位应有相应的钢结构工程施工资质、特种专业人员应有相应的资质、上岗证（焊工、吊 车司机、吊装指挥等）；现场应有相应的施工技术标准、质量管理体系、质量控制及检查制度、施工组织 设计（安装施工方案）。 2、安装应在进场验收和焊接连接、紧固件连接、制作等分项工程验收合格的基础上进行施工。 3、安装的测量校正、高强度螺栓安装、负温度下施工焊接工艺等，应在安装前进行工艺试验或评定，并应 在此基础上制定相应的施工工艺或方案。 二、基础和支承面的质量控制 1、检查柱子基础定位轴线、标高及地脚螺栓规格、尺寸、混凝土强度等符合设计要求，并将复核数据， 标注在基础表面。 2、对基础顶面直接

2.1.1总则 2.1.1.1适用范围 此工艺标准适用于单层钢结构安装工程的主体结构、地下钢结构、檩条及墙架等次要构件、钢平台、 钢梯、护栏等的施工。 2.1.1.2编制参考标准及规范 （1）《钢结构工程施工质量验收规范》gb50205－2001 （2）《钢结构设计规范》gb50017－2003 （3）《建筑工程施工质量验收统一标准》gb50300－2001 2.1.2术语、符号 2.1.2.1术语 （1）零件：组成部件或构件的最小单元，如节点板、翼缘板等。 （2）部件：由若干零件组成的单元，如焊接h形钢、牛腿等。 （3）构件：由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑等。 （4）抗滑移系数：高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度 螺栓预拉力之和的比值。 （5）空间刚度单元：由构件构成的基本的稳定空间体

实用文案 标准 适用范围：适用于单层钢结构（钢柱、吊车梁、钢屋架或门式刚架及支撑系统等）单 项和综合安装。 大跨度预应力立体拱桁架安装。 一、材料要求 1钢结构复验合格,包括构件变形、标识、精度和孔眼等。对构件变形和缺陷超出允许偏差 的应在安装前进行矫正，修补达到合格。 2高强度螺栓的准备。 钢结构用的高强度连接螺栓应根据图纸要求按需用计划配套供应至现场。应检查其出厂 合格证、扭矩系数或紧固轴力（预拉力）的检验报告是否齐全，并按规定做紧固轴力或扭矩 系数复验。 对高强度螺栓连接摩擦面的抗滑移系数进行按规范规定及时进行复验，其结构应符合设 计要求。 3焊接材料的准备。 钢结构焊接施工之前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行 国家产品标准和设计要求。对重要钢结构采用的焊接材料应进行抽样复验，其结果应符合设 计要求和产品要求． 二、主要机具 见下

年月日 验收结论专业监理工程师： 年月日 检查结果 专业工长： 项目专业质量检查员： 9结构表面第10.3.12条/ 8现场组对精度第10.3.11条/ 7平台等安装精度第10.3.10条/ 6檩条等安装精度第10.3.9条/ 5吊车梁安装精度第10.3.8条/ 4钢柱安装精度第10.3.7条/ 3桁架、梁安装精度第10.3.6条/ 2标记第10.3.5条/ 一 般 项 目 1地脚螺栓精度第10.2.5条/ 5主体结构尺寸第10.3.4条/ 4垂直度和侧弯曲第10.3.3条/ 3顶紧接触面第10.3.2条/ 2构件验收第10.3.1条/ 1基础验收 第10.2.4条 / 施工依据《钢结构工程施工规范》 gb50755-2012 验收依据《钢结构工程施工质量验收规

4.14单层钢结构安装监理实施细则 适用范围：适用于单层工业厂房钢结构柱、屋架或门架等的安装工程。 4.14.1工程概况 (略)。 4.14.2施工准备 监理要点： 1.施工方案审核 (1)施工方案应包括安装方法及顺序、测量监控等方面的内容。 (2)其他：同“2.1施工准备阶段监理实施细则”中相关部分内容。 2.材料检验 (1)钢构件：采用加工厂制作加工的成品钢构件。质量应符合《钢结构工程施工质量验 收规范》(gb50205) 的规定。 1)外观检查：焊接质量、紧固件连接质量、钢零件及钢部件加工质量、钢构件组装质 量，以及运输、堆放和 吊装等造成的构件变形及涂层脱落等。 2)书面检验：出厂合格证、进场检验记录及其他质量证明文件(原材料、成品质量合格 证明文件、中文标志 及性能检测报告；焊接工艺评定报告、高强螺栓复验报告；焊缝无损探伤检测报告 等)。 (2)

gj3.8 单位验收记录 1 2 3 4 5 1 2 3 4 5 6 7 无垫极间隙允许偏差： +3.0 0 有垫极间隙允许偏差： +3.0 -2.0 9 监理(建设) 单位验收结论 (建设单位项目专业技术负责人)：年月日 8 缝组对精度 钢结构表面应干净，结构主要表面不应有疤痕 、泥砂等污垢 查评定结果 项目专业质量检查员：年月日 吊车梁安装精度 墙架、檩条等次要构件安装精度 钢平台、钢梯、防护栏杆安装精度 目 地脚螺栓精度 钢柱等主要构件的中心线及标高基准点等标记 齐全 当钢桁架（梁）安装的砼柱上时，其支座中心 对定位轴线的偏差不应大于10mm当采用大型砼 面电极时，钢桁架（梁）间距的偏差不应大于 10mm 钢柱安装精度 构件进场验收 设计要求顶紧的节点，接触面不应少于70%紧 贴，且边缘最大间隙不应大于0.8mm。 构件垂直度和侧向弯

单层钢结构安装分项工程质量验收记录 tj统表2 工程名称 南京长安福特马自达发动机厂 餐厅屋面 结构类型 轻钢 结构 检验批数2 施工单位重庆长安建设工程有限公司项目经理蔡茂平项目技术负责人 分包单位杭州恒达钢结构实业有限公司分包单位负责人程磊分包项目经理陈建军 序号检验批部位、区段施工单位评定结果监理(建设)单位验收结论 1次梁合格 2屋架合格 3 4 5 6 7 8 9 10 11 12 13 检查结 论 监理工程师： （建设单位项目专业技术负责人） 项目专业技术负责人：年月 年月日 日

工程资料 单层钢结构安装分项工程质量验收记录 tj统表2 工程名称 南京长安福特马自达发动机厂 餐厅屋面 结构类型 轻钢 结构 检验批数2 施工单位重庆长安建设工程有限公司项目经理蔡茂平项目技术负责人 分包单位杭州恒达钢结构实业有限公司分包单位负责人程磊分包项目经理陈建军 序号检验批部位、区段施工单位评定结果监理(建设)单位验收结论 1次梁合格 2屋架合格 3 4 5 6 7 8 9 10 11 12 13 检查结 论 项目专业技术负责人：年月日 监理工程师： （建设单位项目专业技术负责人） 年月日

单层钢结构安装允许偏差 1、支承面、地脚螺栓（锚栓）位置允许偏差（单位：mm） 项目允许值 支承面标高+-3.0 水平度l/1000 地脚螺栓螺栓中心偏移5.0 预留孔中心偏移10.0 2、座浆垫板的允许偏差（单位：mm） 项目允许值 顶面标高0-3.0 水平度l/1000 位置20.0 3、杯口尺寸的允许偏差（单位：mm） 项目允许值 杯口标高0-5.0 杯口深度+-5.0 杯口垂直度l/100且不大于10.0 位置10.0 4、地脚螺栓（锚栓）位置允许偏差（单位：mm） 项目允许值 螺栓露出长度+30.0 0.0 螺纹长度+30.0 0.0 5、钢屋(托)架、桁架、梁及受压杆件垂直度 和侧向弯曲矢高的允许偏差(mm) 6、整体垂直度和整体平面弯曲的允许偏差(mm)

实用文档 文案大全 第一节5.1单层钢结构安装施工工艺标准 5.1.1基本规定 5.1.1.1钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质 量管理应有相应的施工技术标准、质量管理体系、质量控制和检验制度，在施工现场 应有经项目技术负责人审批的施工组织设计、施工方案（或作业指导书）等技术文件。 5.1.1.2钢结构施工必须采用经过计量检定、校验合格的计量器具。 5.1.1.3钢结构工程质量验收应在施工单位自检的基础上，按照检验批、分项 工程、分部（子分部）工程的程序进行。钢结构分部（子分部）工程中的分项工程划 分应按照现行国家标准《建筑工程施工质量验收统一标准》gb50300-2001的规定执 行。每项钢结构分项工程可按一个或分成若干个检验批验收。 5.1.1.4单层钢结构安装除执行本施工工艺标准外，尚应符合国家及行业的有 关现行标准要

实用文档 文案大全 第一节5.1单层钢结构安装施工工艺标准 5.1.1基本规定 5.1.1.1钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量 管理应有相应的施工技术标准、质量管理体系、质量控制和检验制度，在施工现场应 有经项目技术负责人审批的施工组织设计、施工方案（或作业指导书）等技术文件。 5.1.1.2钢结构施工必须采用经过计量检定、校验合格的计量器具。 5.1.1.3钢结构工程质量验收应在施工单位自检的基础上，按照检验批、分项工 程、分部（子分部）工程的程序进行。钢结构分部（子分部）工程中的分项工程划分 应按照现行国家标准《建筑工程施工质量验收统一标准》gb50300-2001的规定执行。 每项钢结构分项工程可按一个或分成若干个检验批验收。 5.1.1.4单层钢结构安装除执行本施工工艺标准外，尚应符合国家及行业的有关 现行标准要求。 5.1

1 8单层钢结构安装装工程 1适用范围 1.1本标准适用于单层钢结构的主体结构、地下钢结构、檩条及墙架等次要构件、钢平 台、钢梯、防护栏杆等安装工程。 2引用标准 2.1《钢结构设计规范》（gb50017-2002）； 2.2《钢结构工程施工质量验收规范》（gb50205-2001）； 2.3《建筑工程施工质量验收统一标准》（gb50300-2001）； 2.4《工程测量规范》（gb50026-1993）； 2.5《建筑钢结构焊接规程》（jgj81-2002）； 2.6《钢结构高强螺栓技术规程》（jgj82-1991）； 2.7《钢结构用高强度大六角头螺栓、螺母垫圈与技术条件》（gb/t1228～1231-91）； 2.8《钢结构用扭剪型高强螺栓连接副》（gb/t3632～3633-95）； 2.9《多、高层民用建筑钢结构节点构造详图》（

单层钢结构安装工艺 一、材料要求 1钢结构复验合格,包括构件变形、标识、精度和孔眼等。对构件变形和缺陷超出允许偏差的应 在安装前进行矫正，修补达到合格。 2高强度螺栓的准备。 钢结构用的高强度连接螺栓应根据图纸要求按需用计划配套供应至现场。应检查其出厂合 格证、扭矩系数或紧固轴力（预拉力）的检验报告是否齐全，并按规定做紧固轴力或扭矩系数 复验。 对高强度螺栓连接摩擦面的抗滑移系数进行按规范规定及时进行复验，其结构应符合设计 要求。 3焊接材料的准备。 钢结构焊接施工之前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行国 家产品标准和设计要求。对重要钢结构采用的焊接材料应进行抽样复验，其结果应符合设计要 求和产品要求． 二、主要机具 见下表 主要机具 序号名称规格型号用途 1起重机（履带、塔式、汽吊）根据构件重而定钢构件拼装、安装 2千斤顶螺旋式20～30

适用范围：适用于单层钢结构（钢柱、吊车梁、钢屋架或门式刚架及支撑系统等）单 项和综合安装。 大跨度预应力立体拱桁架安装。 一、材料要求 1钢结构复验合格,包括构件变形、标识、精度和孔眼等。对构件变形和缺陷超出允许偏差 的应在安装前进行矫正，修补达到合格。 2高强度螺栓的准备。 钢结构用的高强度连接螺栓应根据图纸要求按需用计划配套供应至现场。应检查其出厂 合格证、扭矩系数或紧固轴力（预拉力）的检验报告是否齐全，并按规定做紧固轴力或扭矩 系数复验。 对高强度螺栓连接摩擦面的抗滑移系数进行按规范规定及时进行复验，其结构应符合设 计要求。 3焊接材料的准备。 钢结构焊接施工之前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行 国家产品标准和设计要求。对重要钢结构采用的焊接材料应进行抽样复验，其结果应符合设 计要求和产品要求． 二、主要机具 见下表 主要机具 序号名

技术交底记录 表c2-1 编号 工程名称交底日期 施工单位分项工程名称 交底提要 交底内容： 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 单层钢结构安装工艺 适用范围：适用于单层钢结构（钢柱、吊车梁、钢屋架或门式刚架及支撑系统等）单 项和综合安装。 大跨度预应力立体拱桁架安装。 一、材料要求 1钢结构复验合格,包括构件变形、标识、精度和孔眼等。对构件变形和缺陷超出允许偏差 的应在安装前进行矫正，修补达到合格。 2高强度螺栓的准备。 钢结构用的高强度连接螺栓应根据图纸要求按需用计划配套供应至现场。应检查其出厂 合格证、扭矩系数或紧固轴力（预拉力）的检验报告是否齐全，并按规定做紧固轴力或扭矩 系数复验。 对高强度螺栓连接摩擦面的抗滑

检验批部位 项目经理 分包项目经 理 允许偏差 (mm) h/250，且不 应大于15.0 l≤30m l/1000，且 不应大于 10.0 30m＜l≤ 60m l/1000，且 不应大于 30.0 l＞60m l/1000，且 不应大于 50.0 允许偏差 (mm) h/1000，且 不应大于 25.0 l/1500，且 不应大于 25.0 3 4 1中心线及标高基准点等标记 钢柱等主要构件的中心线及标 高基准点等标记齐全。 主体结构的整体垂直度 主体结构的整体平面弯 曲 构件进场验收 钢构件符合设计要求和规范的 规定。运输、堆放和吊装等造成 的钢构件变形及涂层脱落，已进 行矫正和修补。 顶紧接触面 顶紧的节点，接触面不少于 （）%贴紧，且边缘最大间隙不 大于（）mm。 跨中的垂直度 侧向弯曲矢高f 2 项目 l= (m) h= (m) 序号gb50205

某单层钢结构工程监理细则——（三）预埋地脚螺栓　　1、建筑物轴线控制，建筑物定位轴线允许偏差应不大于3mm。　　2、地脚螺栓中心偏移控制：由于建筑物轴线不是钢柱地脚板的十字中心线，因此地脚螺栓安装时要引起重视，地脚螺栓中心对建筑物轴线偏移量不大...

技术交底记录 1 工程名称 郧阳区金土地农贸连锁有限责任公 司1#车间 施工单位2014年12月1日 交底部位单层钢结构工序名称安装 交底提要：单层钢结构安装中的物料、机具及施工中的安全 交底内容： 单层钢结构安装技术交底 一、适用范围 适用于单层钢结构(钢柱、吊车梁、钢屋架或门式刚架及支撑系统等)单项和综 合安装，大跨度预应力立体拱桁架安装。 二、施工准备 2．1技术准备 1.安装前，应进行图纸会审与自审。 2．编制单层钢结构安装施工组织设计。主要内容包括：工程概况与特点；施工 组织与部署；施工准备工作计划；施工进度计划；施工现场平面布置图；劳动力、机 械设备、材料和构件供应计划；质量保证措施和安全措施；环境保护措施等。 在"工程概况"的编写中由于单层钢结构安装工程施工的特点，对于工程所在地的 气候情况，尤其是雨水、台风情况要作详细的说明，以便于在工期允许

第一节 5.1单层钢结构安装施工工艺标准 5.1.1基本规定 5.1.1.1钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量 管理应有相应的施工技术标准、质量管理体系、质量控制和检验制度，在施工现场应 有经项目技术负责人审批的施工组织设计、施工方案（或作业指导书）等技术文件。 5.1.1.2钢结构施工必须采用经过计量检定、校验合格的计量器具。 5.1.1.3钢结构工程质量验收应在施工单位自检的基础上，按照检验批、分项工 程、分部（子分部）工程的程序进行。钢结构分部（子分部）工程中的分项工程划分 应按照现行国家标准《建筑工程施工质量验收统一标准》gb50300-2001的规定执行。 每项钢结构分项工程可按一个或分成若干个检验批验收。 5.1.1.4单层钢结构安装除执行本施工工艺标准外，尚应符合国家及行业的有关 现行标准要求。 5.1.2施工准备 单层

第一节 5.1单层钢结构安装施工工艺标准 5.1.1基本规定 5.1.1.1钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量 管理应有相应的施工技术标准、质量管理体系、质量控制和检验制度，在施工现场应 有经项目技术负责人审批的施工组织设计、施工方案（或作业指导书）等技术文件。 5.1.1.2钢结构施工必须采用经过计量检定、校验合格的计量器具。 5.1.1.3钢结构工程质量验收应在施工单位自检的基础上，按照检验批、分项工 程、分部（子分部）工程的程序进行。钢结构分部（子分部）工程中的分项工程划分 应按照现行国家标准《建筑工程施工质量验收统一标准》gb50300-2001的规定执行。 每项钢结构分项工程可按一个或分成若干个检验批验收。 5.1.1.4单层钢结构安装除执行本施工工艺标准外，尚应符合国家及行业的有关 现行标准要求。 5.1.2施工准备 单层

2.1单层钢结构安装施工工艺标准 2.1.1总则 2.1.1.1适用范围 此工艺标准适用于单层钢结构安装工程的主体结构、地下钢结构、檩条及墙架等次要构件、钢平 台、钢梯、护栏等的施工。 2.1.1.2编制参考标准及规范 (1)《钢结构工程施工质量验收规范》gb50205-2001 (2)《钢结构设计规范》gb50017-2002 (3)《建筑工程施工质量验收统一标准》gb50300-2001 2.1.2术语、符号 2.1.2.1术语 (1)零件：组成部件或构件的最小单元，如节点板、翼缘板等。 (2)部件：由若干零件组成的单元，如焊接h型钢、牛腿等。 (3)构件：由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑等。 (4)抗滑移系数：高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺 栓预拉力之和的比值。 (5)空间

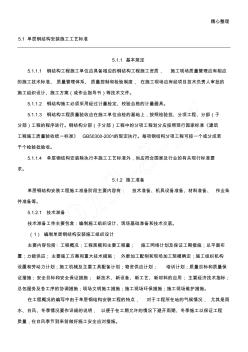

精心整理 5.1单层钢结构安装施工工艺标准 5.1.1基本规定 5.1.1.1钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量管理应有相应 的施工技术标准、质量管理体系、质量控制和检验制度，在施工现场应有经项目技术负责人审批的 施工组织设计、施工方案（或作业指导书）等技术文件。 5.1.1.2钢结构施工必须采用经过计量检定、校验合格的计量器具。 5.1.1.3钢结构工程质量验收应在施工单位自检的基础上，按照检验批、分项工程、分部（子 分部）工程的程序进行。钢结构分部（子分部）工程中的分项工程划分应按照现行国家标准《建筑 工程施工质量验收统一标准》gb50300-2001的规定执行。每项钢结构分项工程可按一个或分成若 干个检验批验收。 5.1.1.4单层钢结构安装除执行本施工工艺标准外，尚应符合国家及行业的有关现行标准要 求。 5.1.2施工准备 单层钢
