钢筋镦粗直螺纹连接施工工艺标准

5-19钢筋镦粗直螺纹连接工艺标准（519-2007） 1适用范围 本工艺标准适于现浇钢筋混凝土结构中钢筋直径为16～40mm的热轧hrb335，hrb400级 竖向或水平钢筋的连接施工。 标准型套筒用于正常情况下连接钢筋。加长型套筒用于转动钢筋较困难的场合，通过转 动套筒连接钢筋，扩口型套筒用于钢筋较困难对中的场合。异径型套筒用于连接不同直径的 钢筋。正反丝扣型套筒用于两端钢筋均不能转动而要求调节轴向长度的场合。加锁母型套筒 用于钢筋完全不能转动，通过转动套筒连接钢筋，用索姆锁定套筒。 2施工准备 2.1材料要求 2.1.1钢筋：钢筋的级别（牌号）、直径必须符合设计要求及《钢筋混凝土用钢第2 部分热轧带肋钢筋》gb1499.2-2007标准、《钢筋混凝土用余热处理钢筋》gb13014的要求， 应有出厂证明及复试报告。钢筋应平直、无损伤：表面没有裂纹

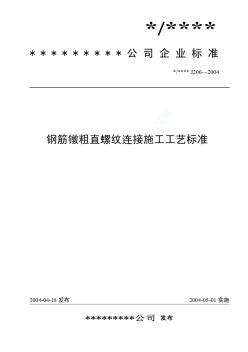

钢筋镦粗直螺纹连接施工工艺标准(J206-2004)

1 关于钢筋等强镦粗直螺纹连接技术 在实际施工中的应用 南通市昌盛建筑安装工程有限公司丁健 【摘要】钢筋等强镦粗直螺纹连接技术相对其他粗钢筋机械连接技术具有强 度高、质量稳定、连接速度快、应用范围广、适应性强、生产效率高、节材、 节能、经济等特点，在济南三庆房地产开发有限公司燕兴苑高层住宅楼工程中 得到了很好的应用，效率显著，值得推广应用。 【关键词】机械连接等强断料镦粗套丝直螺纹连接 检验 济南三庆房地产开发有限公司燕兴苑高层住宅楼工程建筑面积34000m 2 ，地 下二层，地上二十五层，框架剪力墙结构。根据工程结构设计，柱筋和梁中通 长钢筋或直径d≥ф22的钢筋采用机械连接，接头等级要求达到a级。 作为中国建筑业十项新技术之一的粗直径钢筋机械连接技术主要有锥螺纹 连接技术、套筒挤压连接技术和直螺纹连接技术。三种连接技术都具有连接质 量可靠、安全、迅速的特点。为

通过介绍高层框剪结构施工实例,较详细介绍了镦粗直螺纹连接技术的施工工艺及施工操作要点,提出了接头安装注意事项。应用该技术,钢筋连接操作方便、快捷、质量稳定,提高了施工速度。

工程质量!""#$%&$’ (来稿精粹))*+,*-&.-/&+0123402&+) 近年来，在工程建设领域特别是住宅建设方面，压级压价现象越来越普遍，尽管建设 行政主管部门对建设单位采取了检查和处罚等措施，然而“压级压价”现象仍屡禁不 止。 据笔者所知，压级压价主要表现在两个方面： 一是工程建设单位压级压价。即在招标投标前，招标单位便与投标单位达成“君子协 定”。工程中标后，是一级企业的按二级企业收费，是二级企业按三级收费，此是压级。 另外，还要压价。比如，按照标准，住宅建设每平方米造价为#5"65""元左右，有的建 设单位只给7""元甚至低于7""元。据笔者调查，近5年来，某市#""多个工程建设 项目中，压级压价工程项目有89"多个，所占比例超过75:，压级压价总额超过7;"" 万元。 二是施工企业之间互相杀价。目前建设市场“僧多粥少”，许多施工

钢筋镦粗直螺纹连接技术在桥梁工程中的应用——系统介绍了钢筋镦粗直螺纹机械连接技术特点与工艺流程，并通过具体工程实践，提出了实际操作过程中的操作要领和质量要求，从而进一步推广和完善镦粗直螺纹连接技术。

本文介绍了钢筋镦粗直螺纹连接技术在泰州体育馆工程中应用的情况,并阐述了镦粗直螺纹连接的材质要求和技术优势。结合工程实际,本文介绍了镦粗直螺纹连接成套技术的施工工艺、操作要点和注意事项。

本文从施工工艺、技术性能等方面介绍了镦粗直螺纹钢筋连接技术在厦门市翔安区翔安大道沿线互通、跨线桥完善工程桩基工程中应用的优点.并从施工的角度对该技术的施工工艺和质量控制进行了阐述,指出鐓粗直螺纹钢筋连接具有连接强度高、施工速度快、劳动强度低、不受天气影响等特点,是值得大力推广的一项四新技术.

上海市第四建筑有限公司作业指导书 qg/sjgj010 上海市第四建筑有限公司科技部第１页共5页 钢筋镦粗直螺纹连接作业指导书 1适用范围： 本作业指导书适用于钢筋砼结构中fai12—40mm的ii、iii级钢筋的加工连接。 2施工准备 2.1材料要求： 2.1.1钢筋：应符合现行国家标准《钢筋砼用热轧带肋钢筋》(gbl499)的要求。 2.1.2连接套筒：应符合现行国家标准《优质碳素结构钢》(gb699)《低合金结构钢》 (gbl591)的要求。 2.2机具： 2.2.1钢筋端头镦粗机床 2.2.2直螺纹套丝机床 2.2.3管钳扳手 2.3原材料的检验： 2.3.1用于镦粗直螺纹连接的钢筋，进入现场必须有出厂质量保证书，在使用前必须进 行物理力学性能试验，并有试验报告，必要时还应进行钢材化学分析，并有化学 分析报告。 2.3.2连接套筒必

系统介绍了钢筋镦粗直螺纹机械连接技术特点与工艺流程,并通过具体工程实践,提出了实际操作过程中的操作要领和质量要求,从而进一步推广和完善镦粗直螺纹连接技术。

钢筋接头直螺纹连接施工工艺标准 gxej/qb11-2004 适用范围:本标准适用于工业与民用建筑承受动荷作用及各抗震等级的钢 筋混凝土结构中直径为20～50mm的hrb335、hrb400级(ⅱ、ⅲ级)钢筋的连 接，尤其适用于要求发挥钢筋强度和延性的重要结构。钢筋接头直螺纹连接包 括钢筋冷墩直螺纹连接、钢筋滚压直螺纹连接以及钢筋刹肋滚压直螺纹连接三 种。 一、材料准备 (1)材料的品种规格： 套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。 (2)质量要求： 1)钢筋质量要求： ①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》(gb1499)和《钢 筋混凝土用余热处理钢筋》(gb13014)的要求，有原材质、复试报告和出厂合 格证； ②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋 轴线垂直，不得有马蹄形或挠曲，不得用气割下料。 2

1 14钢筋接头直螺纹连接施工工艺标准 14．1总则 14．1．1适用范围 本标准适用于工业与民用建筑承受动荷作用及各抗震等级的钢 筋混凝土结构中直径为20～50mm的hrb335、hrb400级(ⅱ、ⅲ级) 钢筋的连接,尤其适用于要求发挥钢筋强度和延性的重要结构。 钢筋接头直螺纹连接包括钢筋冷镦直螺纹连接、钢筋滚压直螺 纹连接以及钢筋荆肋滚压直螺纹连接三种。因钢筋冷镦直螺纹连接 目前已很少采用,在此不作介绍。 14．1．2编制参考标准及规范 《钢筋混凝土用热轧带肋钢筋》(gb1499)； 《钢筋混凝土用余热处理钢筋》(gb13014)； 《钢筋等强度剁肋滚压直螺纹连接技术规程》(q/yj16—2001)； 《钢筋机械连接通用技术规程》(jgj107--2003)； 套筒与锁母材料应采用优质碳素结构钢或合金结构钢,其材质 应符合gb699规定。 1

钢筋接头直螺纹连接施工工艺标准 gxej/qb11-2004 适用范围:本标准适用于工业与民用建筑承受动荷作用及各抗震等级的钢 筋混凝土结构中直径为20～50mm的hrb335、hrb400级(ⅱ、ⅲ级)钢筋的连 接，尤其适用于要求发挥钢筋强度和延性的重要结构。钢筋接头直螺纹连接包 括钢筋冷墩直螺纹连接、钢筋滚压直螺纹连接以及钢筋刹肋滚压直螺纹连接三 种。 一、材料准备 (1)材料的品种规格： 套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。 (2)质量要求： 1)钢筋质量要求： ①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》(gb1499)和《钢 筋混凝土用余热处理钢筋》(gb13014)的要求，有原材质、复试报告和出厂合 格证； ②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋 轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

钢筋接头直螺纹连接施工工艺标准 gxej/qb11-2004 适用范围:本标准适用于工业与民用建筑承受动荷作用及各抗震等级的钢 筋混凝土结构中直径为20～50mm的hrb335、hrb400级(ⅱ、ⅲ级)钢筋的连 接，尤其适用于要求发挥钢筋强度和延性的重要结构。钢筋接头直螺纹连接包 括钢筋冷墩直螺纹连接、钢筋滚压直螺纹连接以及钢筋刹肋滚压直螺纹连接三 种。 一、材料准备 (1)材料的品种规格： 套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。 (2)质量要求： 1)钢筋质量要求： ①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》(gb1499)和《钢 筋混凝土用余热处理钢筋》(gb13014)的要求，有原材质、复试报告和出厂合 格证； ②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋 轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

第十四章钢筋接头直螺纹连接施工工艺标准 14.1总则 14.1.1适用范围 本标准适用于工业与民用建筑承受动荷作用及各抗震等级的钢筋混凝土结构中直径为20～ 50mm的ⅱ、ⅲ级钢筋的连接，尤其适用于要求发挥钢筋强度和延性的重要结构。 钢筋接头直螺纹连接包括钢筋冷镦直螺纹连接、钢筋滚压直螺纹连接以及钢筋剝肋滚压直螺 纹连接三种。因钢筋冷镦直螺纹连接目前已很少采用，在此不作介绍。 14.1.2编制参考标准及规范 《钢筋混凝土用热轧带肋钢筋》（gb1499） 《钢筋混凝土用余热处理钢筋》（gb13014） 《钢筋等强度剝肋滚压直螺纹连接技术规程》（q/yj16－2001） 《钢筋机械连接通用技术规程》（jgj107－96） 套筒与锁母材料应采用优质碳素结构钢或合金结构钢，其材质应符合gb699规定。 14.2术语、符号 14.2.1钢筋滚压螺纹：根据钢筋规格选取相应的

钢筋接头直螺纹连接施工工艺标准 1.总则 1.1适用范围 本标准适用于工业与民用建筑承受动荷作用及各抗震等级的钢筋混凝土结构 中直径为20～50mm的hrb335、hrb400级(ⅱ、ⅲ级)钢筋的连接，尤其适用于要求 发挥钢筋强度和延性的重要结构。 钢筋接头直螺纹连接包括钢筋冷镦直螺纹连接、钢筋滚压直螺纹连接以及钢筋 剥肋滚压直螺纹连接三种。因钢筋冷镦直螺纹连接目前已很少采用，在此不作介绍。 1.2编制参考标准及规范 《钢筋混凝土用热轧带肋钢筋》(gbl499)； 《钢筋混凝土用余热处理钢筋》(gbl3014)； 《钢筋等强度剥肋滚压直螺纹连接技术规程》（q/yj16—2001）： 《钢筋机械连接通用技术规程》(jgj107－2003)； 套筒与锁母材料应采用优质碳素结构钢或合金结构钢，其材质应符合gb699规 定。 2.术语 2.1钢筋滚压螺纹 根据钢筋

uidesexfurtherenhanced,documentshandleandrunningofspeedobviouslyspeedup,programgraduallyspecification,conferenceserviceandchiefreceptionofqualityandlevelhashasnewofimprove,logisticssupportcapabilityfurtherstrengthened.documentmanagement,confidential,confidentiality,duty,lettersandotheritemshavebeensignificantlyimproved.4,office

1 附件：一 钢筋滚轧直螺纹连接工艺内部交底 1适用范围 本交底适用于民用建筑钢筋混凝土结构中带肋钢筋直接(或剥肋后)滚轧直螺纹连接施工。 2引用标准 钢筋混凝土用热轧带肋钢筋（gb1499.2—2007） 优质碳素结构钢（gb/t699—1999） 钢筋机械连接通用技术规程（jgj107—2010） 混凝土结构工程施工质量验收规范（gb50204—2011） 滚轧直螺纹钢筋连接接头（jg163-2004） 恒地司管函字【2011】第250号文《关于推广水管定位、底盒安装等施工工艺的通知》 技术提供单位编制的企业标准 3术语 滚轧直螺纹钢筋连接接头——将钢筋端头直接滚轧或剥肋后滚轧加工成直螺纹，并用相应的 连接套筒将两根钢筋相互连接的钢筋接头。 丝头——直接(或经剥肋后)滚轧甲供的带有的螺纹钢筋端部。 套筒——连接钢筋用并有与丝头相对应内螺纹的连接件。 完

1 附件：一 钢筋滚轧直螺纹连接工艺内部交底 1适用范围 本交底适用于民用建筑钢筋混凝土结构中带肋钢筋直接(或剥肋后)滚轧直螺纹连接施工。 2引用标准 钢筋混凝土用热轧带肋钢筋（gb1499.2—2007） 优质碳素结构钢（gb/t699—1999） 钢筋机械连接通用技术规程（jgj107—2010） 混凝土结构工程施工质量验收规范（gb50204—2011） 滚轧直螺纹钢筋连接接头（jg163-2004） 恒地司管函字【2011】第250号文《关于推广水管定位、底盒安装等施工工艺的通知》 技术提供单位编制的企业标准 3术语 滚轧直螺纹钢筋连接接头——将钢筋端头直接滚轧或剥肋后滚轧加工成直螺纹，并用相应的 连接套筒将两根钢筋相互连接的钢筋接头。 丝头——直接(或经剥肋后)滚轧甲供的带有的螺纹钢筋端部。 套筒——连接钢筋用并有与丝头相对应内螺纹的连接件。 完

14钢筋接头直螺纹连接施工工艺标准 14．1总则 14．1．1适用范围 本标准适用于工业与民用建筑承受动荷作用及各抗震等级的钢 筋混凝土结构中直径为20～50mm的hrb335、hrb400级(ⅱ、ⅲ级) 钢筋的连接,尤其适用于要求发挥钢筋强度和延性的重要结构。 钢筋接头直螺纹连接包括钢筋冷镦直螺纹连接、钢筋滚压直螺 纹连接以及钢筋荆肋滚压直螺纹连接三种。因钢筋冷镦直螺纹连接 目前已很少采用,在此不作介绍。 14．1．2编制参考标准及规范 《钢筋混凝土用热轧带肋钢筋》(gb1499)； 《钢筋混凝土用余热处理钢筋》(gb13014)； 《钢筋等强度剁肋滚压直螺纹连接技术规程》(q/yj16— 2001)； 《钢筋机械连接通用技术规程》(jgj107--2003)； 套筒与锁母材料应采用优质碳素结构钢或合金结构钢,其材质 应符合gb699规定。 14．

钢筋直螺纹连接工艺标准 1适用范围 本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将φ 16～φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接 头。 2施工准备 2.1材料 2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。 2.1.2直螺纹连接套筒 用45号优质碳素结构钢或其他经试验确认符合要求的钢材。套筒表面应有 规格标记。 2.2设备机具 2.2.1机械设备：ghg-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂 轮等。 2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。 2.3作业条件 2.3.1参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。 2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。 2.3.3螺纹套及钢筋端头已清理、除

钢筋滚扎直螺纹连接施工工艺 一、工艺流程 二、操作工艺 1、钢筋下料。钢筋应先调直后下料，不得用气割下料。钢筋下料时， 要求钢筋端面与钢筋轴线垂直，端头不得弯曲，不得出现马蹄形。 2、钢筋套丝。 ⑴套丝机必须用水溶性切削冷却润滑液，当气温低于零度时，应掺入 15﹪-20﹪的亚硝酸钠。不得用机油润滑。 ⑵钢筋丝头的牙形、螺距必须与连接套的牙形、螺距吻合，有效丝扣 内的秃牙部分累计长度小于一扣周长的1/2.如图6-12所示。 ⑶检查合格的丝头，应立即将其一端拧上塑料保护帽，另一端拧上连 接套，并按规格分类堆放整齐待用。 ⑷经自检合格的钢筋丝头，应对每种规格加工批量随机抽检10﹪， 且不小于10个，如有一个丝头不合格，即应对该加工批全数检查， 不合格丝头应重加工，经再次检验合格后方可使用。 3、接头的工艺检验。 ⑴每种规格钢筋的接头试件不应少于3根。 ⑵钢筋母材抗拉强
