1 低温地面辐射采暖施工工法 一、前言 地面辐射采暖是一种节能并对房间热微气候进行相应调节的供暖系统，是一种世界公认 的卫生条件和舒适程度极佳的供暖方式。它是通过埋设于地（楼）板上混凝土（或砂浆）垫 层的加热盘管，通过低温热水循环将地面加热到表面温度至25℃-35℃，从而均匀地向室内辐 射热量，它具有人体热感觉舒适、管理方便、不占面积、无噪声无污染、节能并且基本不需 要维修等优点。 近几年随着塑料工业的飞速发展，出现了化学性能稳定、水力性能好、可弯曲抗蠕变性 能好的各类聚丙烯管材料，为地面辐射采暖技术提供了可靠的材料保证，这些材料具有耐腐 蚀、抗老化、成本低、不结垢、质量轻、连接方便等特点。通过近

低温地面辐射采暖施工工法 一、前言 地面辐射采暖是一种节能并对房间热微气候进行相应调节的供暖系统，是一种世界公认 的卫生条件和舒适程度极佳的供暖方式。它是通过埋设于地（楼）板上混凝土（或砂浆）垫 层的加热盘管，通过低温热水循环将地面加热到表面温度至25℃-35℃，从而均匀地向室内辐 射热量，它具有人体热感觉舒适、管理方便、不占面积、无噪声无污染、节能并且基本不需 要维修等优点。 近几年随着塑料工业的飞速发展，出现了化学性能稳定、水力性能好、可弯曲抗蠕变性 能好的各类聚丙烯管材料，为地面辐射采暖技术提供了可靠的材料保证，这些材料具有耐腐 蚀、抗老化、成本低、不结垢、质量轻、连接方便等特点。通过近几年对

低温地面辐射采暖施工工法 一、前言 地面辐射采暖是一种节能并对房间热微气候进行相应调节的供暖系统，是一种世界公认 的卫生条件和舒适程度极佳的供暖方式。它是通过埋设于地（楼）板上混凝土（或砂浆）垫 层的加热盘管，通过低温热水循环将地面加热到表面温度至25℃-35℃，从而均匀地向室内辐 射热量，它具有人体热感觉舒适、管理方便、不占面积、无噪声无污染、节能并且基本不需 要维修等优点。 近几年随着塑料工业的飞速发展，出现了化学性能稳定、水力性能好、可弯曲抗蠕变性 能好的各类聚丙烯管材料，为地面辐射采暖技术提供了可靠的材料保证，这些材料具有耐腐 蚀、抗老化、成本低、不结垢、质量轻、连接方便等特点。通过近几年对

地面辐射采暖施工工艺 一、地采暖剖面图 二、设计参数 设计类别民居设计 进、回水温差5-11℃ 地板表面温度23-28℃ 热输出47-95w/㎡ 压力降0.02～0.05水柱/m 管子尺寸16mm 管间距150～400mm 保温层厚度20mm 豆砾混凝土层厚度（注：此部分可做为地砖的 基层） 35mm左右 水泥找平层到混凝土层厚度75mm左右 三、采暖施工安装 （一）工艺流程 施工前期准备→具备施工作业面→安装分集水器→铺设复合保温板→安装 膨胀缝、伸缩节、边角保温等→铺设反射膜→管路铺设→管道冲洗→外观检 验及打压试验→回填砼→二次试压→施工验收、签单。 （二）安装 1、清理施工作业面：将地面凹凸处剔除找平，砂上杂物等清理干净保 证地面平整，墙、柱脚与地面呈90度直角。 2、安装分集水器：将分集水器水平安装于图纸指定位置，分水器于上 集水器于下，间距200

施工程序 一、地暖设计步骤 1、地暖方案设计： ①根据建筑施工图及相关数据，计算建筑物热负茶。 ②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。 ③确定集配装置（分水器）的位置。 2、地暖施工设计： ①计算建筑物的有效散热负荷。 ②计算建筑物的有效散热面积。 ③地暖系统布置及水力计算。 ④其他附属设备选择。 ⑤与相关专业会签，并经审核绘制出正式施工图。 注：1、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土施工规范提 供； 2、自动温控系统为非必须，根据具体情况选择，华夏地暖建议使用自动温控； 3、保温板厚度根据深化设计确定 4、地暖管管径可选φ20或φ16； 5、热源与分集水器联接推荐使用皮尔萨ppr家装热水管或菲时特pe-rt家装 热水管，管径根据深化设计确定。 分水器各部位名称、功能 二、地板采暖常用管材比较及2006年应用趋势 地板采暖以节

地面辐射采暖施工工艺 一、地暖设计步骤 1、地暖方案设计： ①根据建筑施工图及相关数据，计算建筑物热负茶。 ②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计 有关间距。 ③确定集配装置（分水器）的位置。 2、地暖施工设计： ①计算建筑物的有效散热负荷。 ②计算建筑物的有效散热面积。 ③地暖系统布置及水力计算。 ④其他附属设备选择。 ⑤与相关专业会签，并经审核绘制出正式施工图。 注：1、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土 施工规范提供； 2、自动温控系统为非必须，根据具体情况选择，华夏地暖建议 使用自动温控； 3、保温板厚度根据深化设计确定 4、地暖管管径可选φ20或φ16； 5、热源与分集水器联接推荐使用皮尔萨ppr家装热水管或菲 时特pe-rt家装热水管，管径根据深化设计确定。 二、工艺流程： 安装准备--备料--铺防水膜--铺聚苯板--

地面辐射采暖施工合同 甲方：龙达房地产开发有限责任公司 乙方：玉龄地暖施工队 一、工程一般概况：甲方富阳佳宛小区位（）， 共有栋，面积平方米。由甲方购买材料，乙方投入 设备人员进行地面辐射采暖施工，工期为月。 二、双方根据合同法和有关法律法规，经协商达成如下共识。 三、甲方责任： 1、甲方负责采购地板采暖所需的水泥、沙、商品砼、地暖 主用管、pe膜、分水器等。 2、负责现场施工所需协调工作，负责乙方施工需要的必要 现场条件。 3、对乙方进行必要的现场组织管理。 4、免费为乙方提供水、电供应、工人住宿和放材料的地方。 5、不对乙方收取现场配合费。 6、及时按合同规定给乙方付款。 四、乙方责任 1、按中华人民共和国行业标准，地面辐射供暖技术规定和 甲方要求进行施工。 2、负责自己人员设备的现场管理。 3、接受甲方施工管理人员的调度和组织管理。 4、保证施工质量和进度，努力在规定

地面辐射采暖施工工艺 一、地暖设计步骤 1、地暖方案设计： ①根据建筑施工图及相关数据，计算建筑物热负茶。 ②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计 有关间距。 ③确定集配装置（分水器）的位置。 2、地暖施工设计： ①计算建筑物的有效散热负荷。 ②计算建筑物的有效散热面积。 ③地暖系统布置及水力计算。 ④其他附属设备选择。 ⑤与相关专业会签，并经审核绘制出正式施工图。 注：1、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土 施工规范提供； 2、自动温控系统为非必须，根据具体情况选择，华夏地暖建议 使用自动温控； 3、保温板厚度根据深化设计确定 4、地暖管管径可选φ20或φ16； 5、热源与分集水器联接推荐使用皮尔萨ppr家装热水管或菲 时特pe-rt家装热水管，管径根据深化设计确定。 二、工艺流程： 安装准备--备料--铺防水膜--铺聚苯板--

地面辐射采暖施工工艺 一、地暖设计步骤 1、地暖方案设计： ①根据建筑施工图及相关数据，计算建筑物热负茶。 ②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计 有关间距。 ③确定集配装置（分水器）的位置。 2、地暖施工设计： ①计算建筑物的有效散热负荷。 ②计算建筑物的有效散热面积。 ③地暖系统布置及水力计算。 ④其他附属设备选择。 ⑤与相关专业会签，并经审核绘制出正式施工图。 注：1、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土 施工规范提供； 2、自动温控系统为非必须，根据具体情况选择，华夏地暖建议 使用自动温控； 3、保温板厚度根据深化设计确定 4、地暖管管径可选φ20或φ16； 5、热源与分集水器联接推荐使用皮尔萨ppr家装热水管或菲 时特pe-rt家装热水管，管径根据深化设计确定。 二、工艺流程： 安装准备--备料--铺防水膜--铺聚苯板--

地面辐射采暖施工工艺 一、地暖设计步骤 1、地暖方案设计： ①根据建筑施工图及相关数据，计算建筑物热负茶。 ②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计 有关间距。 ③确定集配装置（分水器）的位置。 2、地暖施工设计： ①计算建筑物的有效散热负荷。 ②计算建筑物的有效散热面积。 ③地暖系统布置及水力计算。 ④其他附属设备选择。 ⑤与相关专业会签，并经审核绘制出正式施工图。 注：1、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土 施工规范提供； 2、自动温控系统为非必须，根据具体情况选择，华夏地暖建议 使用自动温控； 3、保温板厚度根据深化设计确定 4、地暖管管径可选φ20或φ16； 5、热源与分集水器联接推荐使用皮尔萨ppr家装热水管或菲 时特pe-rt家装热水管，管径根据深化设计确定。 二、工艺流程： 安装准备--备料--铺防水膜--铺聚苯板--

1 节。低温地面辐射采暖施工工法 一、前言 地面辐射采暖是一种节能并对房间热微气候进行相应调节的供暖系统，是一种世界公认 的卫生条件和舒适程度极佳的供暖方式。它是通过埋设于地（楼）板上混凝土（或砂浆）垫 层的加热盘管，通过低温热水循环将地面加热到表面温度至25℃-35℃，从而均匀地向室内辐 射热量，它具有人体热感觉舒适、管理方便、不占面积、无噪声无污染、节能并且基本不需 要维修等优点。 近几年随着塑料工业的飞速发展，出现了化学性能稳定、水力性能好、可弯曲抗蠕变性 能好的各类聚丙烯管材料，为地面辐射采暖技术提供了可靠的材料保证，这些材料具有耐腐 蚀、抗老化、成本低、不结垢、质量轻、连接方便等特点。通过近

1 低温地面辐射采暖施工工法 一、前言 地面辐射采暖是一种节能并对房间热微气候进行相应调节的供暖系统，是一种世界公认 的卫生条件和舒适程度极佳的供暖方式。它是通过埋设于地（楼）板上混凝土（或砂浆）垫 层的加热盘管，通过低温热水循环将地面加热到表面温度至25℃-35℃，从而均匀地向室内 辐射热量，它具有人体热感觉舒适、管理方便、不占面积、无噪声无污染、节能并且基本不 需要维修等优点。 近几年随着塑料工业的飞速发展，出现了化学性能稳定、水力性能好、可弯曲抗蠕变性 能好的各类聚丙烯管材料，为地面辐射采暖技术提供了可靠的材料保证，这些材料具有耐腐 蚀、抗老化、成本低、不结垢、质量轻、连接方便等特点。通过近几年对地面辐射采暖的

科技资讯 科技资讯sin&tnologyinformtion 2008no.01 science&technologyinformation 工业技术 1工程概述 2006年6月,某市某小区的四栋28层剪 力墙结构住宅楼,层高为2.8m,全部采用发泡 砼地面辐射采暖。 2施工工艺流程 绝热层(发泡砼)施工→地盘管安装→伸缩 缝的设置→填充层(水泥砂浆)施工→面层施 工，见图1。 3施工步骤 3.1施工准备 (1)主要材料:水泥:宜选用325号以上普通 硅酸盐水泥,也可采用矿渣硅酸盐水泥、发泡 剂、水、pe材料、pe-rt管材、卡子、中砂。 (2)主要机具:发泡机、水泥砂浆泵、铁抹 子、扫帚、木抹子、刮杠、对讲机。 (3)作业条件:清扫施工地面,堵住漏水洞; 卫生间的

地板采暖冷、热水系统设计*安 装 低温热水地板辐射采暖 施工规范 地板采暖冷、热水系统设计*安装 2017.08.10 地面辐射采暖施工安装规范 一、地板采暖结构解剖图 二、设计参数 地板采暖冷、热水系统设计*安装 设计类别民居设计 进、回水温差5-11℃ 地板表面温度23-28℃ 热输出47-95w/㎡ 压力降0.02～0.05水柱/m 管子尺寸20mm 管间距180～300mm 保温层厚度20mm 豆砾混凝土层厚度（此部分可做为地砖的基层）35mm左右 水泥找平层到混凝土层厚度65mm左右 三、采暖施工安装 （一）工艺流程 施工前期准备→具备施工作业面→安装分集水器→铺设复合保温板 →安装膨胀缝、伸缩节、边角保温等→铺设反射膜→管路铺设 →管道冲洗→外观检验及打压试

地面辐射采暖施工工序与组织大样图——资料分别以地采暖施工大样图、地板采暖施工工序、施工组织图、施工依据、施工进度计划等方面介绍了地暖施工方案......　　　　ppt共31张。

低温热水地板辐射采暖系统工程施工指导 一、简介及特点 二、系统组成 三、 一、简况及特点 经济的高速发展和城镇人民生活水平的不断提高，人们对室内环 境质量有了更高的要求，即空气的清新卫生，温度舒适宜人等，加之 能源结构的调整，建筑节能以及按户计量供暖收费制度的实施，一种 新的采暖方式——低温热水地板辐射供暖孕育而生。 低温热水地板辐射采暖是将热水管道埋设在房间内部地面内的 供暖系统。该系统以整个地面作为散热面，地板在通过对流换热加热 周围空气的同时，还与四周的围护结构和人体进行辐射换热，从而达 到供暖效果。此技术诞生于国外三、四十年代，兴起于七十年代，而 我国是在八十年代才引进此技术，但由于其舒适、节能、噪声低、系 统热稳定性好和有利于装饰等显著优点,在住宅和其他公共建筑中得 到广泛应用及认可。 特别是随着“以塑代钢”技术的发展，出现了化学性能稳定、水 力性能好、可弯曲抗蠕变

低温地面辐射采暖的利弊分析——地热供暖的优点，地热供暧的缺点，地热供暧的正确使用方法。

地面辐射采暖安装施工合同 发包单位（以下简称甲方） 施工单位（以下简称乙方） 依据《中华人民共和国合同法》《中华人民共和国建筑法》及其他有关法 律，行政法规，遵循平等，自愿，公平和诚实信用的原则，甲方委托乙方施工 商住楼的地面辐射采暖安装工程达成如下协议； 一，承包工程内容； 1，工程名称；黄河花园53#、54#、60#楼 2，承包方式；承包人工费 3工程范围及内容； （1）黄河花园53#、54#、60#楼施工图纸所含地暖工程内容，包括管道井 内电暖系统，管道井内配件，阀门的安装及立管保温等。进出楼管甩出外墙1.5 米。 （2）室内低温热水地面辐射采暖工程安装包括分集水器安装，复合绝热层 铺设，加热盘管安装，打压调试，售后服务等，施工以图纸为准。 二，工程期限，工程质量； （1）工程合同工期，根据建设方的总体进度及工期计划进行。 （2）工程开工以甲方通知为准。 （3）乙方在施工

1 2020年5月29日 地面辐射采暖分项 施工设计方案 文档仅供参考 2 2020年5月29日 地面辐射采暖分项施工组织设计 一、企业法人营业执照 二、资质证书 三、工程开工报审表 四、工程开工报告 五、施工组织设计(方案)报审表 单位工程施工组织设计目录 一、工程概述 二、施工准备工作计划 三、施工方案、技术措施 四、施工进度计划 五、现场文明施工 六、主要材料计划 文档仅供参考 3 2020年5月29日 七、主要机具设备计划 八、技术(质量)及安全技术交底 文档仅供参考 4 2020年5月29日 施工方案、技术措施 一、编制依据: (gb50242-) 黑龙江省地方标准 地板辐射采暖系统的安装、试压、调整要严格遵守:”按

低温热水地面辐射采暖的探讨——根据多年设计和供热运行实践，以及对本地区多加供热施工、运行企业技术现状的了解，阐述了目前在住宅供暖工程中，低温热水地面辐射采暖的常见问题，以供参考。

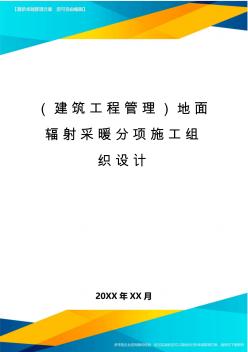

（建筑工程管理）地面 辐射采暖分项施工组 织设计 地面辐射采暖分项施 工组织设计 一、企业法人营业执照 二、资质证书 三、工程开工报审表 四、工程开工报告 五、施工组织设计(方案)报审表 单位工程施工组织设计目录 一、工程概述 二、施工准备工作计划 三、施工方案、技术措施 四、施工进度计划 五、现场文明施工 六、主要材料计划 七、主要机具设备计划 八、技术(质量)及安全技术交底 施工方案、技术措施 一、编制依据： 《采暖和卫生工程施工及验收规范》 (gb50242-2002) 《实用供热空调设计手册》 《地面采暖技术规程》黑龙江省地方标准 地板辐射采暖系统的安装、试压、调整要严格遵守： “按图施工”、系统管道安装、系统气压、水压试验的原则， 对系统进行安装，直至合格。 二、施工方案 1、施工顺序 材料进场—材料报验—清
