预应力锚索施工工艺 一、适用范围 新建铁路武汉至广州客运专线四标段（xxtjiv）第六单元顺层路堑、高边坡的加 固。 二、施工准备 1、清理坡面。 2、准备所需的原材料，并做好检测试验。 三、施工工艺 工艺流程见图2。 钻孔是锚索施工中控制工期的关键工序。为提高钻孔效率和保证钻孔质量，一般 采用潜孔冲击式钻机。该钻机所配钻杆是统一规格，按锚索设计长度将钻孔所需钻杆摆 放整齐，钻杆用完，孔深也恰好到位。由于钻杆长度有士5mm勺误差，要求钻孔深度 超出锚索设计长度o.5m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔 深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯 管，以织物或水泥袋纸塞好孔口待用。 两种特殊情况的处理： 渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是些小石粒 和灰色

预应力锚索施工工艺——预应力锚索技术是一种新加固土体技术，在高路堑边坡加固工程中得到越来越广泛的应用。本文结合某地质工程，介绍了预应力锚索施工技术，分析了预应力锚索施工工艺及其注意事项，指出预应力锚索施工技术已作为深基础处理和隧道围岩加固等工...

预应力锚索施工工艺 一、适用范围 新建铁路武汉至广州客运专线四标段（xxtjiv）第六单元顺层路堑、 高边坡的加固。 二、施工准备 1、清理坡面。 2、准备所需的原材料，并做好检测试验。 三、施工工艺 工艺流程见图2。 1、钻孔 钻孔是锚索施工中控制工期的关键工序。为提高钻孔效率和保证钻孔质 量，一般采用潜孔冲击式钻机。该钻机所配钻杆是统一规格，按锚索设计 长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。由于钻杆长 度有±5mm的误差，要求钻孔深度超出锚索设计长度o．5m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯 管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设 计长度时，拔出聚乙烯管，以织物或水泥袋纸塞好孔口待用。 两种特殊情况的处理： 锚索制作 钻孔 锚 索 安 装 注 浆 立 锚 墩 张 拉 封 孔 注 浆 外 部

预应力锚索施工工艺流程 锚索制作 锚索安装 立锚墩 注浆 钻孔 封孔注浆 张拉 外部保护

预应力锚索施工工艺 一、适用范围 新建铁路武汉至广州客运专线四标段（xxtjiv）第六单元顺层路堑、 高边坡的加固。 二、施工准备 1、清理坡面。 2、准备所需的原材料，并做好检测试验。 三、施工工艺 工艺流程见图2。 1、钻孔 钻孔是锚索施工中控制工期的关键工序。为提高钻孔效率和保证钻孔质 量，一般采用潜孔冲击式钻机。该钻机所配钻杆是统一规格，按锚索设计 长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。由于钻杆长 度有±5mm的误差，要求钻孔深度超出锚索设计长度o．5m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯 管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设 计长度时，拔出聚乙烯管，以织物或水泥袋纸塞好孔口待用。 两种特殊情况的处理： 锚索制作 钻孔 锚 索 安 装 注 浆 立 锚 墩 张 拉 封 孔 注 浆 外 部

预应力锚索施工工艺 一、施工准备 1、清理坡面。 2、准备所需的原材料，并做好检测试验。 二、施工工艺 工艺流程见下图。 1、钻孔 钻孔是锚索施工中控制工期的关键工序。为提高钻孔效率和保证钻孔质 量，一般采用潜孔冲击式钻机。该钻机所配钻杆是统一规格，按锚索设计 长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。由于钻杆长 度有±5mm的误差，要求钻孔深度超出锚索设计长度o．5m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯 管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设 计长度时，拔出聚乙烯管，以织物或水泥袋纸塞好孔口待用。 两种特殊情况的处理： 渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一 锚索制作 钻孔 锚 索 安 装 注 浆 立 锚 墩 张 拉 封 孔 注 浆 外 部 保 护 1 些小石粒和灰色或黄色团粒

预应力锚索施工工艺措施 预应力锚索支护一般分为自由式单孔多锚头防腐型预应力锚索(对穿预应力锚索) 和普通预应力锚索两种。预应力锚索的施工一般分为施工准备、钻孔、锚索制作、 锚索安装、锚墩浇筑（对穿锚索施工）、注浆、锚墩浇筑、张拉锁定和封锚等几 个步骤，具体工艺措施如下： 一、施工准备 锚索施工前应完成材料、现场试验、施工设备、测量放线及其它等一系列的施工 准备。 1、材料 预应力锚索一般使用的钢绞线采用高强度（1860mpa）低松弛无粘结钢绞线，其 性能指标应符合gb/t5224-1995和astma416-98的规定。钢绞线在运输中应防止 磨损。预应力锚索所使用的未镀锌的钢绞线应采取防腐措施。所有上述材料均应 有出厂合格证书和标牌，经监理人检查合格后方可使用。每批预应力钢绞线均应 有材质成份的质量证明书，承包人应按监理人的指示按gb/t5224-1995的规定，

预应力锚索施工工艺流程 锚索制作 锚索安装 立锚墩 注浆 钻孔 封孔注浆 张拉 外部保护

1/1 预应力锚索施工工艺流程 锚索制作 锚索安装 立锚墩 注浆 钻孔 封孔注浆 张拉 外部保护

预应力锚索施工工艺流程图 锚索施工工艺流程图 钻孔封锚锚索安装注浆预应力张拉 放 点 定 位 及 施 工 平 台 搭 设 压 风 设 备 及 送 风 管 路 安 装 钻 孔 及 清 孔 编 索 锚 索 安 装 锚 固 段 注 浆 自 由 段 注 浆 第 一 次 分 级 张 拉 第 二 次 分 级 张 拉

更多免费资料下载请进：http://share.yoao.com中国最大的免费课件资料库 更多免费资料下载请进：http://share.yoao.com中国最大的免费课件资料库 预应力锚索施工工艺流程图 锚索施工工艺流程图 钻孔封锚锚索安装注浆预应力张拉 放 点 定 位 及 施 工 平 台 搭 设 压 风 设 备 及 送 风 管 路 安 装 钻 孔 及 清 孔 编 索 锚 索 安 装 锚 固 段 注 浆 自 由 段 注 浆 第 一 次 分 级 张 拉 第 二 次 分 级 张 拉

预应力锚索施工工艺流程图——预应力锚索施工工艺流程图

1/2 预应力锚索施工工艺流程 锚索制作 锚索安装 立锚墩 注浆 钻孔 封孔注浆 张拉 外部保护 2/2

预应力锚索施工工艺流程图 预应力锚索施工工艺流程图 锚索施工工艺流程图 钻孔封锚锚索安装注浆预应力张拉 放 点 定 位 及 施 工 平 台 搭 设 压 风 设 备 及 送 风 管 路 安 装 钻 孔 及 清 孔 编 索 锚 索 安 装 锚 固 段 注 浆 自 由 段 注 浆 第 一 次 分 级 张 拉 第 二 次 分 级 张 拉

预应力锚索施工工艺流程图——预应力锚索施工工艺流程图

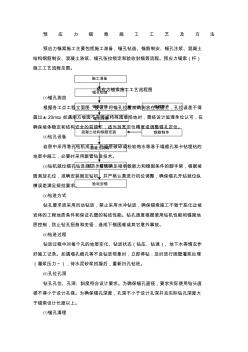

预应力锚索施工工艺及方法 预应力锚索施工主要包括施工准备、锚孔钻造、锚筋制安、锚孔注浆、混凝土结 构钢筋制安、混凝土浇筑、锚孔张拉锁定和验收封锚等流程。预应力锚索（杆）施工 工艺流程见图。 预应力锚索施工工艺流程图 ⑴锚孔测放 根据各工点工程立面图，按设计将锚孔位置准确测放在坡面上，孔位误差不得超 过±20mm。如遇刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保 坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。 ⑵钻孔设备 岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地 层中施工，必要时采用跟管钻进技术。 ⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面 测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误 差满足规范要求。 ⑷钻进方式 钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于

预应力锚索施工工艺措施及作用原理 预应力锚索是一种把钢绞线埋入岩层内部进行预加应力的施工技术,传递主 体结构的支护应力到深部稳定岩层的主动支护方式。锚索安设锁紧后,锚索集中 应力以45度压力分线传递到支护结构物上,在预应力作用下,围岩产生压缩,可 是围岩在锚索的弹性压缩下形成“承载拱”,提高了围岩的整体性和内在抗力, 增加其强度,增大围岩的稳定强度。锚索支护能使结构物与围岩连锁在一起共同 作用,能使围岩发挥出更大的承载作用,有利于表面结构的稳定,并把结构和共同 工作的围岩介质组成复合体,被结构锚固的岩层能更有效地承受负荷产生的拉力 和剪力,而且这些力的传递深度也比未经锚固结构的作用大得多。 预应力锚索支护一般分为自由式单孔多锚头防腐型预应力锚索(对穿预应力 锚索)和普通预应力锚索两种。预应力锚索的施工一般分为施工准备、钻孔、锚 索制作、锚索安装、锚

预应力锚索施工工艺及方法 预应力锚索施工主要包括施工准备、锚孔钻造、锚筋制安、锚孔注浆、混凝土 结构钢筋制安、混凝土浇筑、锚孔张拉锁定和验收封锚等流程。预应力锚索（杆） 施工工艺流程见图。 预应力锚索施工工艺流程图 ⑴锚孔测放 根据各工点工程立面图，按设计将锚孔位置准确测放在坡面上，孔位误差不得 超过±20mm。如遇刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在 确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。 ⑵钻孔设备 岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的 地层中施工，必要时采用跟管钻进技术。 ⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡 面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵 横误差满足规范要求。 ⑷钻进方式 钻孔要求须采用风动钻进，禁止采用水冲

浅析预应力锚索施工工艺 随着我国基础设施建设的高速发展，在高速公路 施工中，锚索在路基、高边坡以及深基坑工程中体现 了广泛的使用价值。锚固工程主体是一项隐蔽工程， 其工程质量和施工技术以及边坡稳定和结构安全，引 起人们的高度关注。现就浙江省诸永高速公路金华段 预应力锚索施工工艺及施工常见问题作以简单的介绍 和分析。 采用预应力锚索的目的是将易滑动体索固在原始 岩层上，起到稳固滑动体的作用。 预应力锚索施工主要包括以下施工工艺： 一、施工准备工作 机械、设备、材料进场，搭设施工平台、清理坡 面，为正常施工做好现场准备。 二、锚孔钻造 按照设计桩号进行放线，定位锚孔位置，钻机按 照设计孔位、倾角和方位准确就位。做好施工记录， 对钻进过程中返回介质的成分、地下水等资料进行分 析，并经常校正钻孔方向，压力分散型倾角为20°, 拉里集中型倾角为25°，误差≤±0.5°，孔径≥设计 孔径。钻孔

介绍预应力锚索的锚孔成孔(钻孔)、锚索制作安装、锚孔注浆和锚索张拉等关键施工工艺在施工过程中可能出现的问题,提出解决问题的办法和注意事项。
