地下连续墙墙身质量检测(声波透射法)检测报告重点

共页第 检测依据 设计要求 检测结论 见证人员见证编号 检测目的 监理单位建筑层数 见证单位检测日期年月日 施工单位检测数量 勘察单位结构型式 建设单位桩身强度等级 设计单位总桩数 工程名称《福建省市政工程(2011)》示例工程基桩类型 委托单位桩径范围 声波透射法检测报告 质控（市政）表c.0.119 报告编号合同编号 备注 批准：审核：校核：检测： 页

1 （cma章） 基桩声波透射法试验 检测报告 （盖骑缝章） 工程名称： 工程地点： 委托单位： 检测日期：※年※月※日 报告总页数：25（含此页） 报告编号： （报告专用章） ※※※※※※※※※※※※※检测站 ※年※月※日 2 ※※※※※※※※※※工程 基桩声波透射法检测报告 现场检测人员：※※※（1234） （上岗证号） 报告编写： （上岗证号） 校核： （上岗证号） 审核： （上岗证号） 批准： 声明:1.本检测报告涂改、换页无效。 ????2.如对本检测报告有异议，可在报告发出后20天内向 本检测单位书面提请复议。 3.检测单位名称与检测报告专用章名称不符者无效。 （报告专用章） ?????※年※月※日 地址：邮政编码： 电话：联系人： 3 工程概况 表1 工程名称 工程地点 建设单位 勘察单位 设计单位

报告编号第1页共12页 基桩声波透射法检测报告 报告编号 工程名称： 检测地点： 单位名称 日期 报告编号第2页共12页 工程名称: 委托单位: 勘察单位: 设计单位: 施工单位： 监理单位: 检测单位: 说明：1、报告无骑缝章及检测报告专用章无效； 2、报告复印无效； 3、报告无检测人、编写、校核、审核、批准签名无效； 4、报告涂改无效； 5、本报告复议期为十五天。 检测单位地址：xxxx 检测单位资质证书编号：xx 邮政编码：xx电话：xx 报告编号第3页共12页 目录 1工程概况...................................................4 2检测概述..........................

（cma章） 基桩声波透射法 检测报告 工程名称：※※※※※※※※※※商业中心 工程地点：※※※※※※※※※※ 委托单位：※※※※※※※※※※有限公司 检测日期：※年※月※日～※年※月※日 报告总页数：※※页 报告编号：※※※※※※※※※※ 检测流水号： （技术资质专用章） ※※※※※※※※※※检测有限公司 ※年※月※日 ※※※※※※※※※※商业中心 第2页，共11页 基桩声波透射法检测报告 检测人员： 报告编写： 审核人： 批准人： （技术资质专用章） 声明： 1.本报告涂改、错页、换页、漏页无效； 2.检测单位名称与检测报告专用章名称不符者无效； 3.本报告无我单位相关技术资格证书章无效； 4.本报告无检测、审核、授权签字人签字无效； 5．未经书面同意不得部分复制或作为他用； 6．如对本检测报告有异议或需要说明之处，可在报告发出后15天内向本

整性 2、基本原理 3、检测标准 声波透射法检测报告主要包括以下几大方面内容： 一、工程概况表 二、引言 委托单位、试验日期、委托方的相关要求及试验目的、检测桩数量等。 三、检测所用仪器设备、方法原理和执行的标准依据 1、仪器设备 基桩声波透射法检测报告(无表式) gd2107014 超声波透射法检测，目的是检测桩身结构完整性，本试验依据国家行业标准《建 筑基桩检测技术规程》(jgj107－2003)。 1、桩身缺陷：以声速临界值、波幅临界值以及psd判据进行综合判定。 3、根据桩身混凝土的均匀性，是否存在缺陷以及缺陷的严重程度，将桩身的完 按四类划分： 四、成桩情况 根据委托单位提供的设计及施工资料，给出各检测桩的有关成桩参数表和桩位平 面图(附图)。 五、资料分析及基桩质量评判 六、检测结果 给出各桩检测结果表，实测数据曲线图(附图)。 七、检测结论 各检测桩桩身结构完

01 声波透射法检测报告主要包括以下几大方面内容: 一、工程概况表 二、引言 委托单位、试验日期、委托方的相关要求及试验目的、检测桩数量等。 三、检测所用仪器设备、方法原理和执行的标准依据 1.仪器设备 2.基本原理方法 3.检测标准依据 基桩声波透射法检测报告(原件) gd210614 超声波透射法检测，目的是检测桩身结构完整性，本试验依据国家行业标准《建筑基桩检测技术规 程》 jgj106－2003、广东省标准《建筑地基基础检测规范》dbj15-60-2008。 五、资料分析及基桩质量评判 本试验依据国家行业标准《建筑基桩检测技术规程》jgj106－2003或广东省标准《建筑地基基 础 检测规范》dbj15-60-2008。 四、成桩情况 根据委托单位提供的

声波透射法 一、声波透射法原理： 基桩成孔后，灌注混凝土之前，在桩内预埋若干根声测管作为声波发射和接 收换能器的通道，在桩身混凝土灌注若干天后开始检测，用声波检测仪沿桩的纵 轴方向以一定的间距逐点检测声波穿过桩身各横截面的声学参数,然后对这些 检测数据进行处理、分析和判断,确定桩身混凝土缺陷的位置、范围、程度，从 而推断桩身混凝土的连续性、完整性和均匀性状况，评定桩身完整性等级。 二、仪器设备 超声仪：nm4b型非金属超声仪。仪器在检定周期内。 换能器：径向换能器 三、声测管埋设 1声测管为50mm镀锌钢管。 2声测管应下端封闭、上端加盖、管内无异物；声测管连接处应光滑过渡，管 口应高出桩顶1oomm以上，且各声测管管口高度宜一致。 3应采取适宜方法固定声测管，使之成桩后相互平行。 4声测管埋设数量为3根管。 检测剖面编号分别为1-2、1-3、2-3；根据设计

声波透射法(超声波)检测灌注桩

在社会大众物质文化与精神文化生活水平不断提升的背景作用下，国家基础性建设也开始走向了蓬勃发展的崭新阶段。基础性建设项目也使得相关人员对混凝土灌注桩施工质量的关注度日益提升。而地基基础形式作为影响混凝土灌注桩施工质量与结构稳定性的最关键指标，其应当以桩基质量检测的完善来不断巩固与完善。本文以一种基于不破坏桩基基本结构为前提，直接且充分性对混凝土构件进行质量（缺陷）检测的桩基质量检测技术方式——声波透射法为研究对象，从声波透射法的基本原理分析及适用范围分析、声波透射法检测数据处理分析以及声波透射法在桩基质量检测实例中的应用分析这三个方面入手，对其进行了较为详细的分析与阐述，并据此论证了声波透射法应用于桩基质量检测工作在确保检测精确性、稳定性，提高灌注桩施工质量的过程中所起到的关键作用与意义。

介绍了声波透射法检测桩基的基本原理,对声波透射法检测技术在工程实践中的应用及检测数据的处理与判定进行了介绍和分析,并结合工程实例说明声波透射法能够判定桩的缺陷程度,是检测混凝土灌注桩桩身质量的一种较好方法。

声波透射法在灌注桩质量检测中的应用——本文结合桩基检测实例，详细阐述了桩基现场检测方法及检测数据的分析与判定。　　

报告编号：cctc-2013j134 益阳市桃江县新桥港桥 基桩无损检测报告 湖南城市学院土木工程检测中心 2013年9月 益阳市桃江县新桥港桥基桩无损检测报告湖南城市学院土木工程检测中心 第1页，共12页 益阳市桃江县s317新桥港桥基桩无损检测报告 委托单位：湖南省铁工建设集团有限公司 检测单位：湖南城市学院土木工程检测中心 项目组成员：周术明贺冉 报告撰写：贺冉 项目负责： 技术负责： 审核： 批准： 检测资质：湘gjc乙031 本报告共12页（含本页、首页、目录，不含封面） 声明： 1．本报告涂改、错页、换页、漏页无效； 2．检测单位名称与检测报告专用章名称不符者无效； 3．本报告无检测、审核、技术负责人签字无效； 4．本报告未经书面同意不得复制或作为他用； 5．如对本检测报告有异议或需要说明之处，可在报告发出后15天内向本检测 中心书面

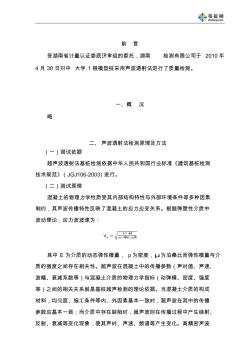

前言 受湖南省计量认证娄底评审组的委托，湖南检测有限公司于2010年 4月30日对中大学1根模型桩采用声波透射法进行了质量检测。 一、概况 略 二、声波透射法检测原理及方法 （一）测试依据 超声波透射法基桩检测依据中华人民共和国行业标准《建筑基桩检测 技术规范》（jgj106-2003）进行。 （二）测试原理 混凝土的物理力学性质受其内部结构特性与外部环境条件等多种因素 制约，其声波传播特性反映了混凝土的应力应变关系。根据弹塑性介质中 波动理论，应力波波速为： 其中e为介质的动态弹性模量，p为密度，μ为泊桑比而弹性模量与介 质的强度之间存在相关性。超声波在混凝土中的传播参数（声时值、声速、 波幅、衰减系数等）与混凝土介质的物理力学指标（动弹模、密度、强度 等）之间的相关关系就是基桩超声检测的理论依据。当混凝土介质的构成 材料，均匀度、施工条件等内、外因素基本一致时，超声波

声波透射法在大直径基桩检测中的应用——依据超声脉冲波在混凝土中传播的特点以及穿过混凝土缺陷时声参量变化的原理，声波透射法检测灌注桩混凝土的均匀性、评定混凝土的参考力学强度、检测桩身完整性具有方法有效、准确度高等优点。　　

近几年无损检测技术在工程检测中的应用越来越广泛,其中在桩基检测中声波透射法检测技术的应用日益普及。主要介绍了声波透射法在桩基检测中的优势,分析了声波透射法检测桩基的原理。

对超声波透射法用于基桩检测的原理进行了总结,重点对其方法的应用作了介绍,提出了声测管的埋置与安装,最后简述了其在基桩检测中的分析处理。只有利用超声波透射法定性和定量指标,才能科学评价基桩质量,发现基桩缺陷,并为基桩消除安全隐患提供依据。

随着我国社会与科学技术的发展进步,我国建筑工程施工工艺、施工技术和检测技术均得到了突飞猛进的创新与发展,其中声波透射法就是当今建设工程中应用较为广泛的检测技术.这里探析了声波透射法在桩基检测中的应用,以期我国建筑企业可以得到更好的发展并获取更高经济效益.

超声波透射法检测基桩混凝土完整性——超声波透射法检测基桩混凝土完整性基桩成孔后，灌注混凝土之前，在桩内预埋若干根声测管作为声波发射和接收换能器的通道，在桩身混凝土灌注若干天后开始检测，用声波检测仪沿桩的纵轴方向以一定的间距逐点检测声波穿过桩身...

桩基声波透射法检测中弯管问题的处理_pdf

介绍了超声波声学参数与桩身泥凝土质量的关系及其现场检测技术。列举了通过声速、波幅、psd等声学参数对超声波检测结果进行案例分析。检侧结果表明：超声波透射法能够相当准确地判别桩基的各类缺陷及其缺陷的具体位置。

结合声波透射法检测原理,介绍了判断混凝土质量的声学参数和影响声波透射法检测基桩质量的因素,针对钻孔灌注桩施工中易产生的缺陷,具体阐述了三种判断桩身有无缺陷的方法,并对常见问题或故障的处理进行了探讨,以期提高桩基检测的准确性。

结合工程实例,对超声波透射法检测技术在工程实践中的应用步骤及其检测数据的处理与判定进行了介绍和分析,结果证明超声波透射法能准确判断出桩身缺陷的位置,并能对缺陷严重程度做出定量分析,是检测灌注桩桩身质量的一种较好方法。
