'' 10kv及以下杆型组装图分析 注：a:本分析参照2016版典型设计、2014版典型设计结合实际设计中业主通 用的要求编制。 b:本分析只做学习用，不作为设计依据。具体设计要求参照业主要求。 1、10kv单回直线杆 对导线起支撑作用，只受到导线向下的压力。线路直线段内用。 1、15m直线水泥杆——1基，埋深2.5m，横担距杆顶1m。（12m直线水泥杆，埋深 2m）。根据国标，目前10kv水泥杆杆顶一般选择梢径为d190的水泥杆，15m杆杆底直 径为390mm，12m杆杆底为d350mm。根据锥度计算，从杆顶向下，每增加1m，直径 增加13.33mm。根据这个可以计算在什么位置选择什么型号的抱箍。 2、线路角铁横担——1根，根据导线型号不同选择横担所用钢材型号不同。订货后需与厂 家沟通确认横担上的孔距及开孔大小，与u型螺丝、双

共享知识分享快乐 卑微如蝼蚁、坚强似大象 盛年不重来，一日难再晨。及时宜自勉，岁月不待人。 10kv及以下杆型组装图分析 注：a:本分析参照2016版典型设计、2014版典型设计结合实际设计中业主通 用的要求编制。 b:本分析只做学习用，不作为设计依据。具体设计要求参照业主要求。 1、10kv单回直线杆 对导线起支撑作用，只受到导线向下的压力。线路直线段内用。 1、15m直线水泥杆——1基，埋深2.5m，横担距杆顶1m。（12m直线水泥杆，埋深 2m）。根据国标，目前10kv水泥杆杆顶一般选择梢径为d190的水泥杆，15m杆杆底直 径为390mm，12m杆杆底为d350mm。根据锥度计算，从杆顶向下，每增加1m，直径 增加13.33mm。根据这个可以计算在什么位置选择什么型号的抱箍。 2、线路角铁横担——1根，根据导线型

及以下杆型组装图分析 注：a:本分析参照2016版典型设计、2014版典型设计结合实际设计中业主通 用的要求编制。 b:本分析只做学习用，不作为设计依据。具体设计要求参照业主要求。 1、直线杆组装图 对导线起支撑作用，只受到导线向下的压力。线路直线段内用。 1、15m直线水泥杆——1基，埋深，横担距杆顶1m。（12m直线水泥杆，埋深2m）。根 据国标，目前10kv水泥杆杆顶一般选择梢径为d190的水泥杆，15m杆杆底直径为 390mm，12m杆杆底为d350mm。根据锥度计算，从杆顶向下，每增加1m，直径增加。 根据这个可以计算在什么位置选择什么型号的抱箍。 2、线路角铁横担——1根，根据导线型号不同选择横担所用钢材型号不同。订货后需与厂 家沟通确认横担上的孔距及开孔大小，与u型螺丝、双头螺栓、及绝缘子螺栓型号有关。 确保孔大小合适。380v直线

. . 0.4kv及以下杆型组装图分析 注：a:本分析参照2016版典型设计、2014版典型设计结合实际设计中业主通 用的要求编制。 b:本分析只做学习用，不作为设计依据。具体设计要求参照业主要求。 1、0.4kv直线杆组装图 对导线起支撑作用，只受到导线向下的压力。线路直线段内用。 1、15m直线水泥杆——1基，埋深2.5m，横担距杆顶1m。（12m直线水泥杆，埋深 2m）。根据国标，目前10kv水泥杆杆顶一般选择梢径为d190的水泥杆，15m杆杆底直 径为390mm，12m杆杆底为d350mm。根据锥度计算，从杆顶向下，每增加1m，直径 增加13.33mm。根据这个可以计算在什么位置选择什么型号的抱箍。 2、线路角铁横担——1根，根据导线型号不同选择横担所用钢材型号不同。订货后需与厂 家沟通确认横担上的孔距及开孔大小，与u

zk-8.3zk-9zk-11.5zk-14zm-8.3zm-10zm-12.5zm-15j1-8.3j1-9j1-11.5j1-14j2-8.3j2-9j2-11.5j2-14j3-8.3j3-9j3-11.5j3-14j4-7.7j4-8.6j4-11.1j4-13.6jm1-8.3jm1-10jm1-12.5jm1-15jm2-8.3jm2-10jm2-12.5jm2-15jm3-8.3jm3-10jm3-12.5jm3-15d-8.3d-9d-11.5d-14dt-8.3dt-9dt-11.5dt-14zj-8.3zj-9zj-11.5zj-14zkm-8.3zkm-10zkm-12.5zkm-153l-10 1水泥杆φ15-10-1212基0 2水泥杆φ19-10-

附图7：10kV杆型一缆图(一)

号名称型号规格单 位 合计备注 一、 1钢芯铝绞线lgj-185/30吨3.805 2架空绝缘导线jklgyj-10-240/30米5670 3电力电缆zr-yjlv22-8.7/15-3*300米160 4冷缩电缆头lsn-3*300套2 5冷缩电缆头lsw-3*300套2 6碳素管φ150米100 7水泥杆φ19-10-1414基0 8水泥杆φ19-12-1414基0 9水泥杆s23-9-1416段0 10水泥杆s23-9-1616段0 11水泥杆x35-6-1616段0 12水泥杆x35-9-1816段0 13避雷器yh5ws-17/50组0 二、 20针式绝缘子p-20t只0 21悬式绝缘子xp-7（双片）片0 直角挂板z-7副8 u型挂环

10kV耐张绝缘子串组装图(N1)

号名称型号规格单 位 合计备注 一、 1钢芯铝绞线lgj-185/30吨3.805 2架空绝缘导线jklgyj-10-240/30米5670 3电力电缆zr-yjlv22-8.7/15-3*300米160 4冷缩电缆头lsn-3*300套2 5冷缩电缆头lsw-3*300套2 6碳素管φ150米100 7水泥杆φ19-10-1414基0 8水泥杆φ19-12-1414基0 9水泥杆s23-9-1416段0 10水泥杆s23-9-1616段0 11水泥杆x35-6-1616段0 12水泥杆x35-9-1816段0 13避雷器yh5ws-17/50组0 二、 20针式绝缘子p-20t只0 21悬式绝缘子xp-7（双片）片0 直角挂板z-7副8 u型挂环

10kV耐张绝缘子串组装图(N)

10kV耐张绝缘子串双联组装图(SN)

10 kv 架 空 配 电 线 路 拉 线 组 装 图 20 12 年 6月 pdf檔案使用"pdffactorypro"試用版本建立www.***.*** 单 水 平 拉 线 组 装 图 拉 线 板 加 工 图 双 水 平 拉 线 组 装 图 弓 形 拉 线 组 装 图 单 拉 线 (穿 过 导 线 )组 装 图 一 拉 线 棒 加 工 图 单 拉 线 (不 穿 过 导 线 )组 装 图 双 拉 线 组 装 图 弓 型 拉 线 撑 铁 制 造 图 拉 线 抱 箍 图 加 工 图 混 凝 土 顶 杆 组 装 图 xt -j l- 1 xt -j l- 2 xt -j l- 4 xt -j l- 5 xt -j l- 5- 1 xt -j l- 6 xt -j l- 7 xt -j l- 8 xt -j l- 9 xt -j l- 10 xt -j l- 11 8

第3章10kv杆头布置 3.110kv导线排列方式 依据全省各地配电线路的设计、安装和运行习惯，本次典设杆的杆头布置以共杆架设回路数的不同分类为：单 回、双回共杆、三回共杆和四回共杆架设。在此基础上，采用水平、垂直、三角形共三种基本导线排列形式。 3.1.1单回架设 本次设计中，10kv单回架空线采用三角形和水平排列两种基本方式，且直线杆与耐张转角杆都不考虑瓷横担。 3.1.2双回共杆架设 双回共杆架设采用左右对称的双三角形、双垂直、上层三角形加下层水平排列三种布置方

电压等级杆塔型号呼高(m)直线1耐张2允许lh(m)允许lv(m)最大档距(m) 10出线塔1025010080 10y90°-16162100200120 10y90°-13.513.52100200120 101gnj1-1510.92100200120 10sz-15111100200120 102gnj1-1511.22200200250 102gz-1511.21200200250 10110jgu1_9923505000 10110jgu1_121223505000 10110jgu1_151523505000 10110jgu1_181823505000 10110jgu2_9923505000 10110jgu2_

苏州电力工业学校职业技能鉴定所 职业技能鉴定操作卷 工种：配电线路工单位：姓名：得分： 试题正文 组立配电线路电杆的现场 布置和施工作业流程 考试 时限 30min本卷满分100 操作起始时间时分至时分实用时间 需要说明的 问题和要求 1.以固定式人字抱杆起吊15m砼杆（直线杆）为例模拟操作 2.现场布置采用口答和笔试（绘制现场布置图）的操作方式 3.施工作业流程和工作终结验收采用口答操作方式 工具、材料、 设备、场地 教室，采用模拟形式设置 评 分 标 准 序号项目名称质量要求满分扣分标准扣分 1现场布置15 1.1现场工器具和设备布置布置正确、完整（口答）5漏、错一项扣1分 绘图不当扣1～10分1.2绘制现场布置图布置方位正确、合理（笔试）10 2施工作业流程75 2.1 选配施工 工器具和 材料

10kV水泥杆的立杆施工 (2)

21根3 20根3 19只9 18米20 181217付3 16块3 1915只3 171114块3 16913米15 1012只11 11块5 10米20 14付3 8付3 68块3 7付3 136只3 5块1 44台1 203块2 2根4 根4 1付2 21 2 图 号 22 70 0 300 10 00 10 00 25 00 图名 配电变压器组装图 （侧面） 数 量 备注 制图刘亚明 序号名称规格 单 位 1 3 5 7 托箍dz230、290 变压器200kva 低压引线皮线、配合容量 高压引线 螺丝 ∮16×440 ∮16×380 条形 枕架［12×2600 50 0 接地钢管 接地引线 针式

1 10kv及以下配电网工程通用设计及杆型图 （试行） 舟山供电公司配电运检室编 （2015年1月） 2 第1章典型设计依据 1.1编制设计依据文件 《浙江省电力公司配电网工程通用设计10kv和380/220v配电线路分册（2013年版） 第2章典型设计的说明 2.1.10kv及以下配电线路设计与建设规范 2.1.1导线截面的确定 10kv架空线路导线根据不同的供电负荷需求，主干线路采用240mm、150mm截面两种导线，其中新建线路采用240mm导线、改造线路采用150mm导线; 支线(包括分支线)采用70mm导线，根据规划有可能成为干线的导线宜一次性敷设到位。 0.4kv线路主干线导线采用120mm，支线选用70mm导线；分支线采用4*50mm架空平行集束型导线，分支线与单户接户杆采用2*25mm架空平行集束型 导线；

10KV配电线路图集053D1-15m起始杆组装图

配网低压V1.0版杆型组装图

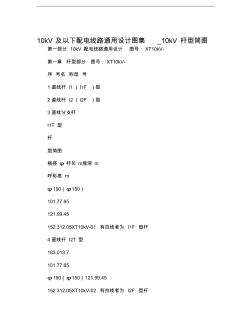

10kv及以下配电线路通用设计图集_10kv杆型简图 第一部分10kv配电线路通用设计图号：xt10kv- 第一章杆型部分图号：xt10kv- 序号名称型号 1直线杆i1（i1f）型 2直线杆i2（i2f）型 3直线分支杆 i1t型 杆 型简图 梢径φ杆长m埋深m 呼称高m φ190（φ150） 101.77.65 121.99.45 152.312.05xt10kv-01有拉线者为i1f型杆 4直线杆i2t型 183.013.7 101.77.65 φ190（φ150）121.99.45 152.312.05xt10kv-02有拉线者为i2f型杆 5直线杆i2t2型 183.013.7 101.77.65 φ190（φ150）121.99.45xt10kv-3用于直线分支杆 6 直线耐张（终端

序号名称规格单位数量 1混泥土杆190*15m根1 2瓷横担绝缘子sc-185支6 3顶套iii-190套1 4（瓷横担绝缘子）横担根2 5连接横担（内侧）螺栓m5*50套6 6连接横担（外侧）螺栓m16*50套6 7弧形垫座∮200套1 8接地极角钢个1 9接地引下线m15 1名称规格单位数量 2混泥土杆190*15m根1 3横担付1(1/2) 4顶套i-190付1(1/0) 5悬式绝缘子串串6 6针式绝缘子用于顶端跳线只1（2/3） 7拉线系统套3(3/2) 8弧形垫座套2 9并沟线夹套6 10接地极角钢个1 11接地引下线m15 1名称规格单位数量 2混泥土杆190*15m根1 3横担付1 4扁铁抱箍套1
