在设计中困惑：圈梁100*100尺寸，节点标注应在顶部还是底部？

时间：2025-05-05

阅读（1,481）点赞（29）分享

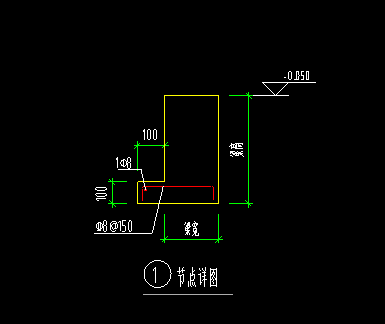

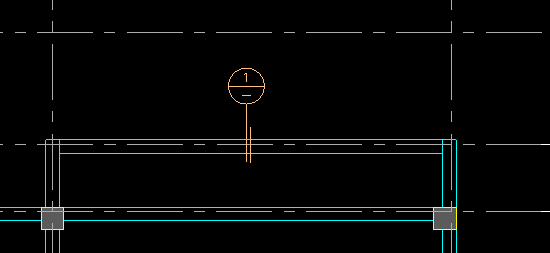

悬赏问题如图，对于100mm*100mm的圈梁，我在节点标注时应该放在第一张图纸的上方还是下方？

deadfarmer83 2025-05-05 15:42:40 接下悬赏并解答

kqcong1111

如图，对于100mm*100mm的圈梁，我在节点标注时应该放在第一张图纸的上方还是下方？

所有的梁部分都应该按照节点详细示意图进行绘制。

知识分享：

1. 节点大样：这是一种建筑设计术语，指的是在结构工程中，为了清晰展示各构件如何连接，会在关键节点处提供详细的构造细节，包括圈梁在内的各种元素。

2. 规范要求：在施工或设计过程中，遵循建筑规范规定，确保节点处的表达准确无误，以便于理解和施工质量控制。

3. 施工图纸理解：了解并正确解读设计图纸是避免误解和错误的关键，特别是圈梁这样的重要支撑结构。

4. 沟通与协调：在实际操作中，可能需要与建筑师、工程师和施工人员进行充分沟通，确认节点大样的具体位置。

deadfarmer83

即将过期 0 0 : 0 0 : 0 0

deadfarmer83

kqcong1111

您真的帮了我一个大忙，谢谢。
