识别排水系统图中右側管路的名称是什么？

时间：2024-12-25

阅读（1,774）点赞（49）分享

悬赏问题如图，我在查看排水系统图时，如何确定最右边那根管道的具体功能？

673132427 2024-12-25 08:13:52 接下悬赏并解答

elong2008

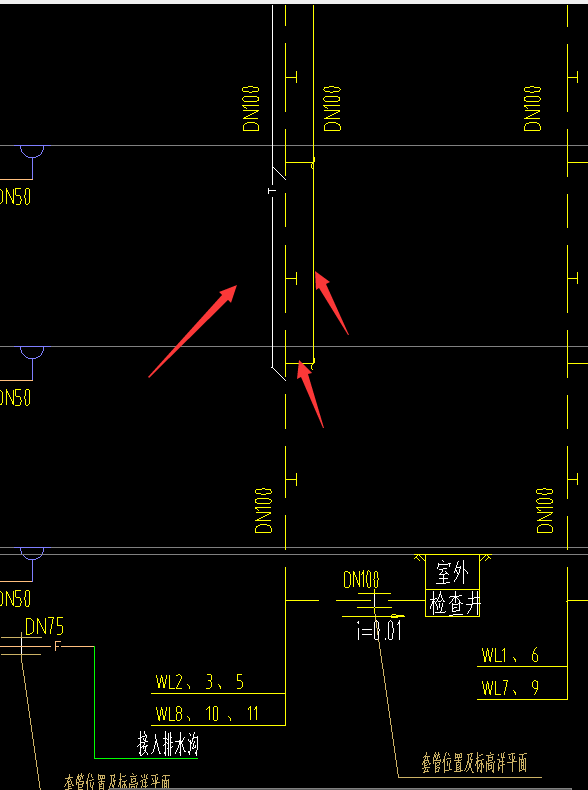

如图，我在查看排水系统图时，如何确定最右边那根管道的具体功能？

那个不是实际的管道，而是设计图纸上的标识线。具体来说，左侧箭头指示的是通气管，中间箭头标记的是排水横管，而右侧箭头则代表连接各楼层排水横管的标注指引。

关联知识：

• 建筑图纸符号理解：在建筑设计图中，不同的线条和箭头通常代表不同部分，如管道、线路或说明文字。

• 排水系统图解：了解排水系统图上各种元素的功能和表示方法，有助于正确解读和维护。

• 施工与阅读规范：熟悉建筑施工图纸的阅读规则，包括颜色编码、尺寸标注等，能帮助快速定位和理解信息。
