求解：如何通过建筑图纸识别我的标注线代表的高度？

时间：2025-04-29

阅读（2,846）点赞（68）分享

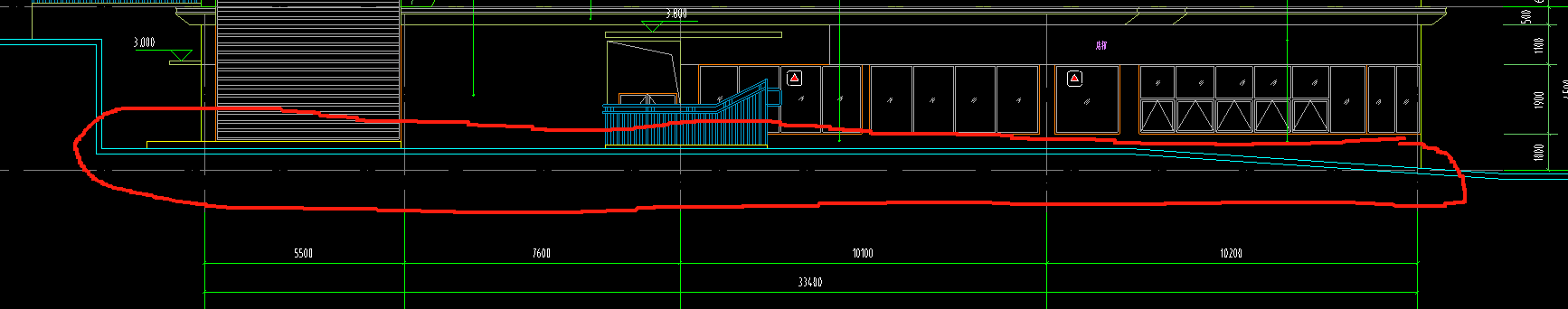

悬赏问题如图，能否指导我正确理解建筑图中我画的红线所示的高度？

zsfagx 2025-04-29 15:56:09 接下悬赏并解答

刘耀祥

如图，能否指导我正确理解建筑图中我画的红线所示的高度？

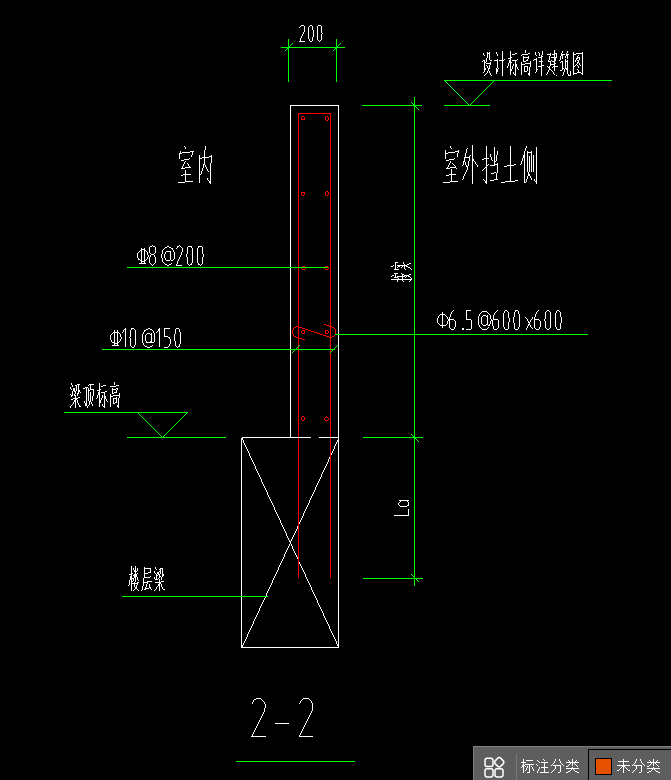

在平面图上，你需要查找2-2剖面图对应的部分来确定高度。

相关专业知识：

1. 建筑图纸解析：了解不同视图的作用，如俯视图（平面图）显示建筑物的整体布局，而剖面图则展示特定区域的详细结构。

2. 剖面图标记：熟悉剖面图上的符号和线条，如2-2表示的是一个剖切编号，用于指示具体位置。

3. 使用比例尺：确保你已知道或能计算出红线所代表的实际尺寸，这通常依赖于图纸的比例尺。

4. 对比查阅：如果不确定，可以参照设计说明或者咨询专业人员以获取准确信息。

zsfagx

即将过期 0 0 : 0 0 : 0 0

zsfagx

刘耀祥

您提供的信息非常有价值，谢谢。
