飘窗设计中，仅两侧有玻璃的部分怎么在图纸上呈现？
时间：2024-10-03

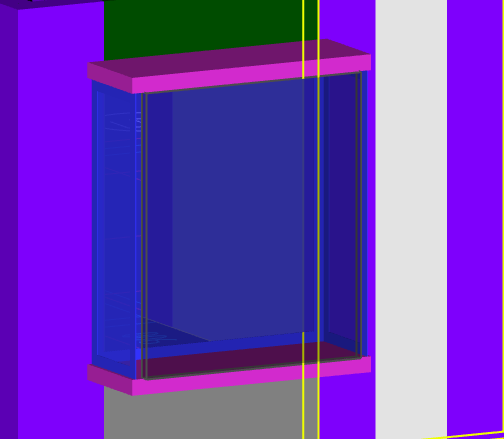

如图，我在设计飘窗时，如果中间没有安装玻璃，应该如何在图纸上正确表示？
obn870413
接下悬赏并解答
如图，我在设计飘窗时，如果中间没有安装玻璃，应该如何在图纸上正确表示？
可以使用"飘窗框架图示"或者"带形窗户轮廓表达"来描绘。
相关知识点：
2. 带形窗户概念：对于这种情况，可以将其视为一个长条形的窗户，只绘制两边的玻璃部分，然后在说明文字中注明中间为空或是可开启的设计，这样也能传达出飘窗的信息。
3. 施工图纸标注：在图纸上，可以用虚线或者特殊符号标出中间区域，以表明此处不安装玻璃，以便施工人员理解和遵循。
4. 三维视图辅助：若可能，提供一个包含三个视图（正面、侧视和顶视）的模型，即使中间无玻璃也能让设计师明白整体布局。
