悬赏问题如图，在板结构图中，我看到有突出的300和节点图标记的500，它们分别代表什么？

bvcc 2024-12-29 12:09:07 接下悬赏并解答

sea5752

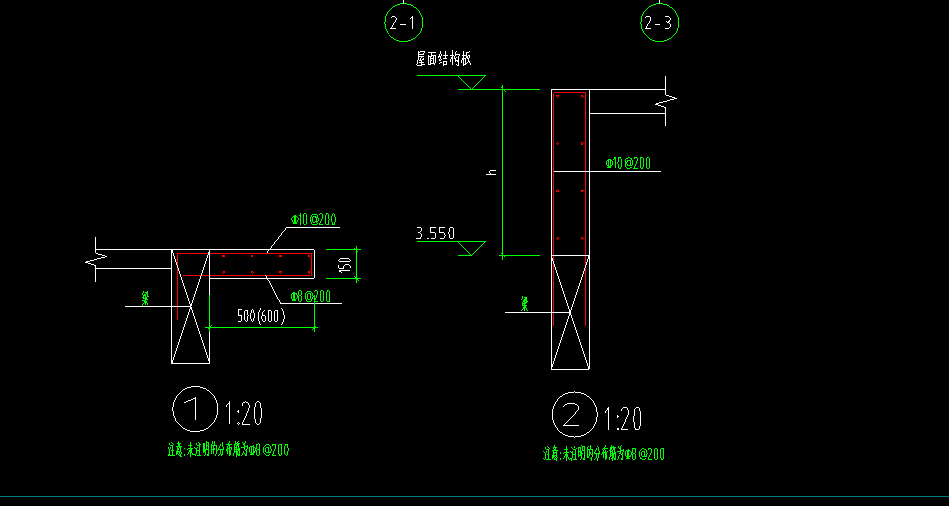

如图，在板结构图中，我看到有突出的300和节点图标记的500，它们分别代表什么？

这些数值指的是悬挑板的部分尺寸。

相关常识：

• 悬挑板：在建筑结构设计中，悬挑板是一种常见的非承重或半承重构件，通常伸出外墙一定距离，用于阳台、雨篷等。300和500可能是悬挑板的厚度或者关键尺寸，比如标高或支撑点的位置。

• 尺寸标注：在工程图纸中，数字常用来表示长度、厚度等物理量，300和500可能是具体的毫米数。

• 节点图：节点图展示了结构各部分如何连接的关键部位，500可能是指该节点处悬挑板的受力特征或构造要求。

bvcc

即将过期 0 0 : 0 0 : 0 0

bvcc

sea5752

谢谢您的耐心解答。
