理解室外给排水平面图中的符号含义：1.2.3.4代表什么？

时间：2025-05-05

阅读（3,274）点赞（75）分享

悬赏问题如图，在查看室外给排水平面图时，符号1.2.3.4各代表哪个设施或管道？

h-w-dong 2025-05-05 14:25:22 接下悬赏并解答

白兰云

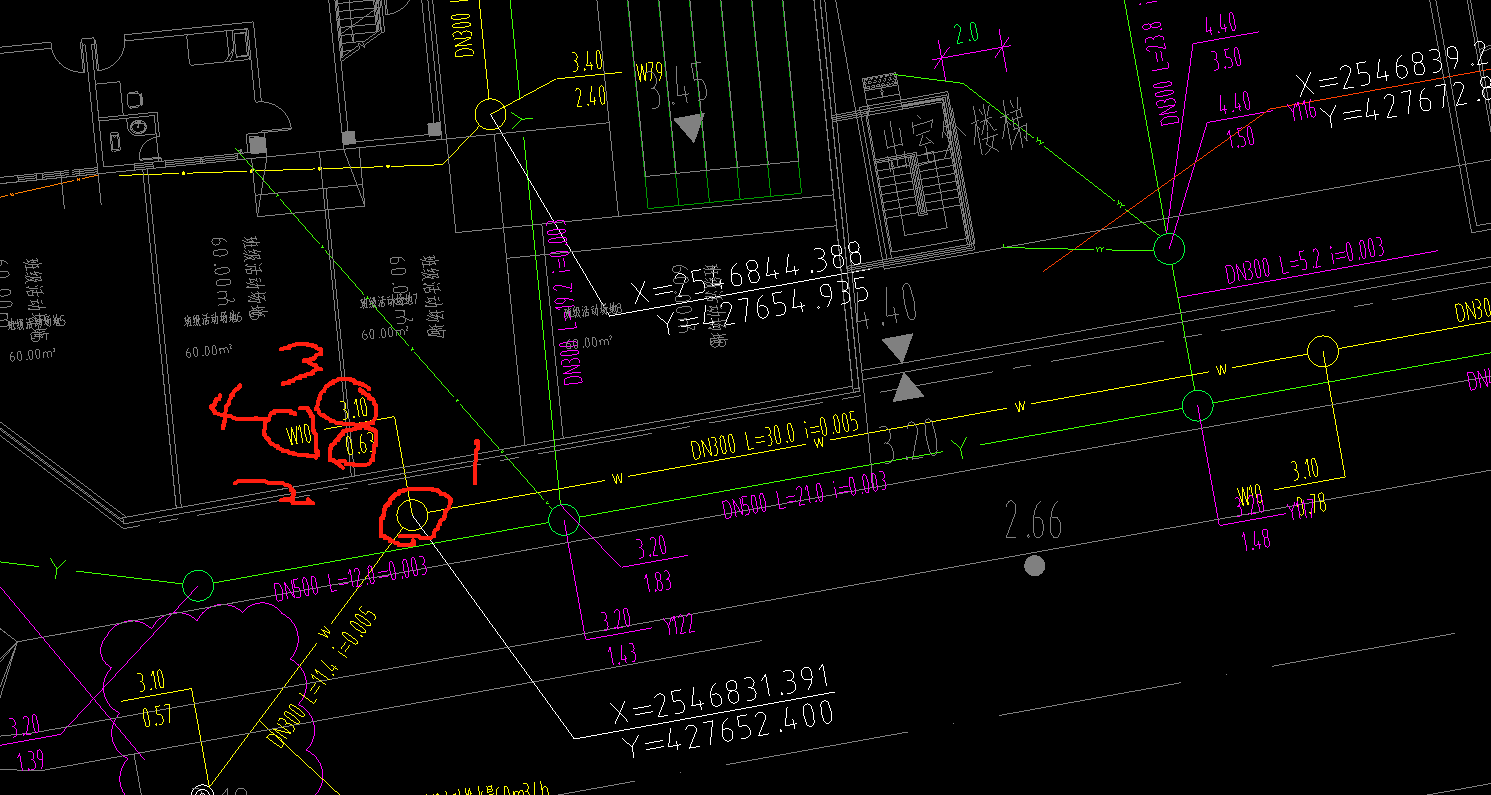

如图，在查看室外给排水平面图时，符号1.2.3.4各代表哪个设施或管道？

1.2.3.4在室外给排水设计图中通常代表：

• 1: 污水井（Septic Tank） • 这是一个用于收集和处理生活污水的地下结构。

• 2. 井底标高 (Well Bottom Elevation) • 指污水井底部相对于地面的高度，这对于计算管道坡度和排水至关重要。

• 3. 井顶标高 (Well Top Elevation) • 指污水井口顶部高度，有助于确定周边土建结构的设计。

• 4. 污水井编号 (Septic Tank Identifier) • 用于标识特定位置的污水井，便于施工和维护管理。

• 给排水系统设计：了解不同设施在平面图上的标注规则，对于工程实施与后期维护非常重要。

• 基础建设术语：熟悉基础建筑术语，如井底、井顶等，能帮助快速解读图纸信息。

• 施工规范：遵循相关的施工标准和指南，确保设施布局符合法规要求。

• 环保规定：污水井的设置需符合环保部门的规定，防止环境污染。
