理解首层地下室顶板的标高变化线及洞口符号含义求助

时间：2024-12-09

阅读（2,554）点赞（51）分享

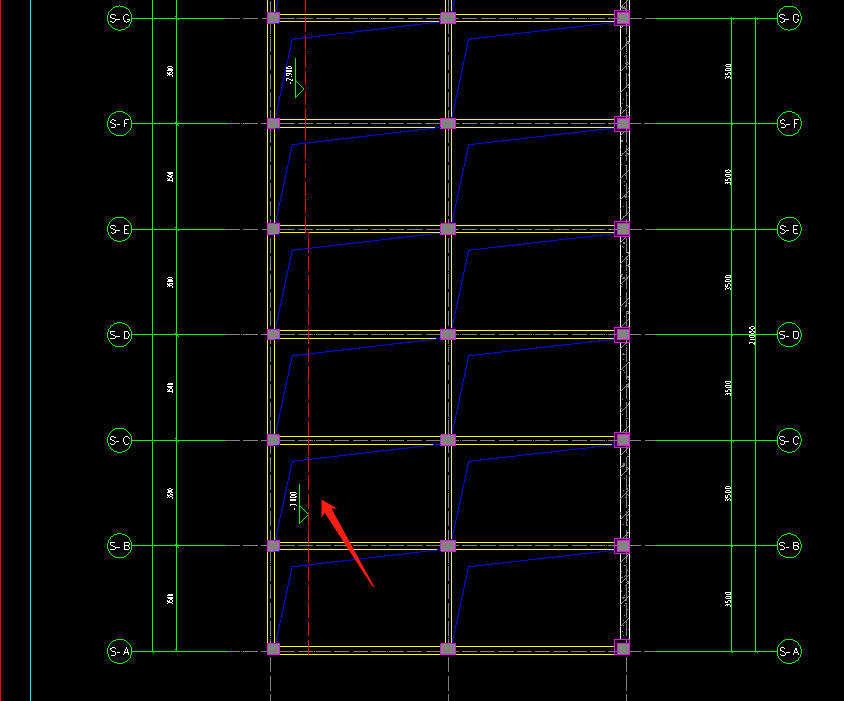

悬赏问题如图，我在地下室顶板图纸上看到有标高变化线和洞口符号，能解释一下这是什么意思吗？我对此感到困惑，期待解答，谢谢！

pengfeijq 2024-12-09 13:23:25 接下悬赏并解答

paladin824

如图，我在地下室顶板图纸上看到有标高变化线和洞口符号，能解释一下这是什么意思吗？我对此感到困惑，期待解答，谢谢！

图中的设计可能包含一个开口区域，标记为没有实际的板覆盖。那个标高变化线实际上是指示梁的高度不是水平的，而是存在坡度。这通常是建筑设计中处理结构差异或排水需求的一种方式。

相关领域知识：

1. 地下室结构 • 地下室可能有梁、柱等承重结构，这些部分的标高变化是为了适应建筑功能和结构要求。

2. 坡度设计 • 标高变化线可能是为了实现良好的水排放系统，例如通过倾斜引导雨水流向排水口。

3. 施工图解读 • 对于建筑图纸上的符号和线条，了解其专业术语和含义对于正确施工至关重要。

4. 安全规范 • 梁的标高不平整可能遵循了建筑规范关于结构安全和防水的要求。

pengfeijq

即将过期 0 0 : 0 0 : 0 0

pengfeijq

paladin824

您的快速回复对我很重要。
