看到结构图缺少楼层板标注，而平面图有标高，这是什么意思？

时间：2024-12-23

阅读（2,494）点赞（61）分享

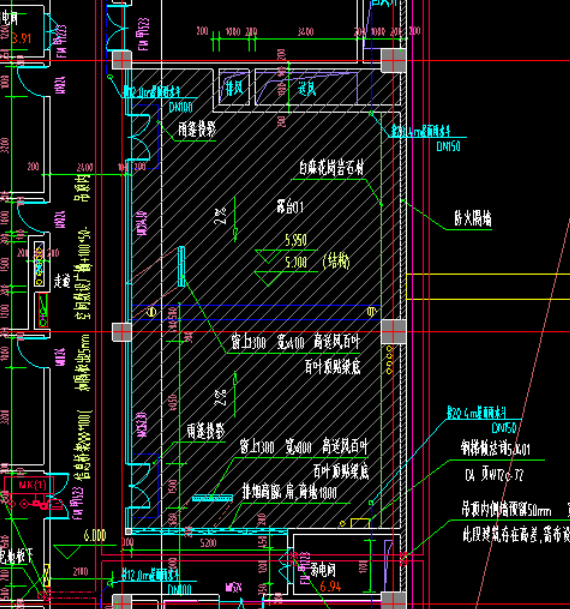

悬赏问题如图，当结构图中未显示楼层板信息但平面图上有标高时，它们各自代表了什么？

戈迎龙 2024-12-23 16:59:02 接下悬赏并解答

treeinsnow

如图，当结构图中未显示楼层板信息但平面图上有标高时，它们各自代表了什么？

斜线在该设计中用来标识某个特定的区域或分隔。

相关信息：

• 斜线在建筑图纸中可能用于表示不同的功能分区、楼梯剖面、夹角区域或者视线引导。

• 在平面布局上，斜线可以区分出非水平或垂直的空间元素，如坡屋顶的轮廓线。

• 如果是在三维模型中，斜线可能是表示倾斜墙面或斜向结构的示意。

• 不同类型的斜线可能与箭头一起使用，以指示方向或层次关系。理解这些符号对于正确解读设计意图至关重要。

戈迎龙

即将过期 0 0 : 0 0 : 0 0

戈迎龙

treeinsnow

您提供的答案非常有价值，谢谢您。
