看到的玻璃幕墙上的两个箭头代表什么？

时间：2024-10-24

阅读（3,047）点赞（35）分享

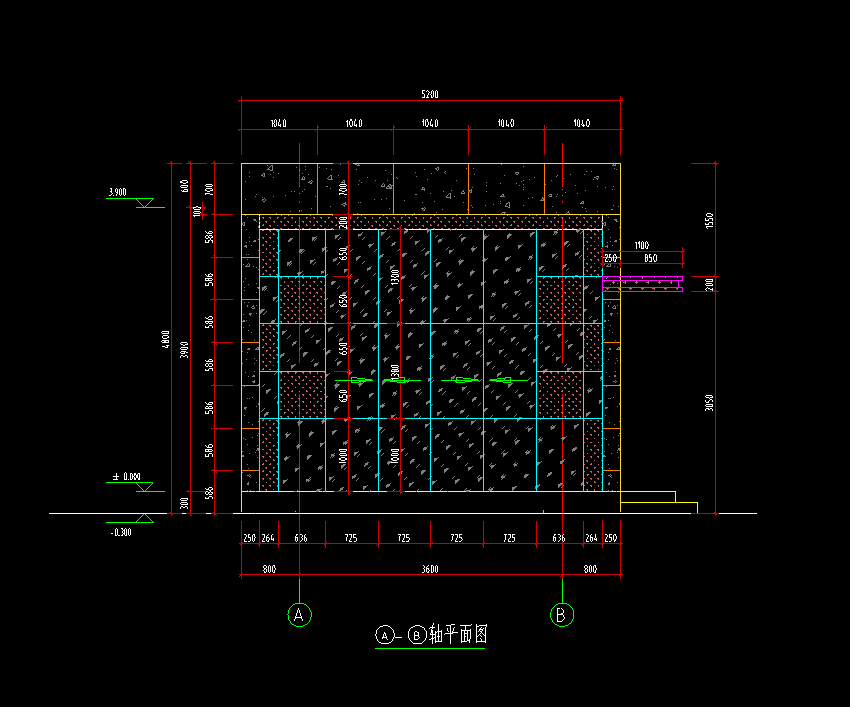

悬赏问题如图，能否解释一下玻璃幕墙上的那两个箭头所表示的含义？这与门卫值班室有关吗？

zxjzlw 2024-10-24 17:30:52 接下悬赏并解答

qpx50

如图，能否解释一下玻璃幕墙上的那两个箭头所表示的含义？这与门卫值班室有关吗？

了解玻璃幕墙箭头含义时，首先要明白门窗开启线的概念。它指示的是门窗开启的方向，是从室外视角看。当细实线出现，意味着窗户或门会朝室外打开；虚线则表示它们会向室内开启。那个箭头则标明了窗扇可以水平滑动的情况。交叉点即标记着门窗的旋转轴位置。

• 门窗开启线标准：在建筑设计中，门窗开启线用于标准化表达，方便施工和理解。

• 箭头符号的重要性：箭头指示移动方向，确保人员知道如何操作和安全使用。

• 安全考虑：旋转轴位置应设计合理，避免碰撞和安全隐患。

• 施工图纸解读：对于建筑工人和维护人员，理解这些符号至关重要，以确保工作准确无误。

zxjzlw

即将过期 0 0 : 0 0 : 0 0

zxjzlw

qpx50

您的理解让我感到很感激。
