计算电缆接头数量和预留长度时，排烟风机控制箱到电机电缆该怎么考虑？

时间：2024-10-23

阅读（1,138）点赞（86）分享

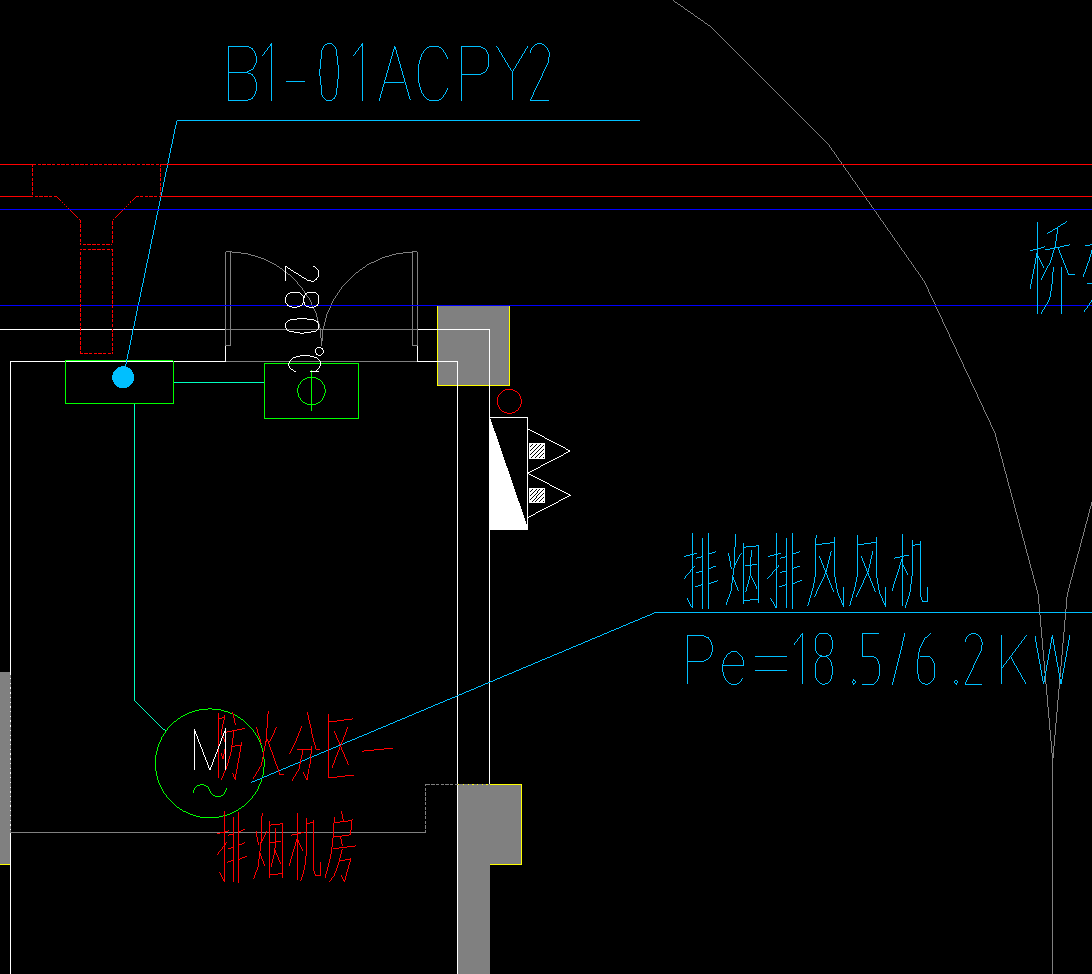

悬赏问题如图，在设计排烟风机系统中，控制箱到电机电缆的两个端头如何计数？预留长度是否应为配电箱1.5米+风机侧1.5米，再加上电机处0.5米？对于落地安装的离心风机，如果电缆采用WS CE敷设且需垂直延伸至底层，工程量应该如何计算到达底标高？

luhaibo530 2024-10-23 16:51:38 接下悬赏并解答

萧山飘雪一

如图，在设计排烟风机系统中，控制箱到电机电缆的两个端头如何计数？预留长度是否应为配电箱1.5米+风机侧1.5米，再加上电机处0.5米？对于落地安装的离心风机，如果电缆采用WS CE敷设且需垂直延伸至底层，工程量应该如何计算到达底标高？

1. 电缆连接计算：排烟风机控制系统中的电缆，从控制箱到电机总共涉及两个端头，包括配电箱一侧和风机接线盒一侧。一般情况下，预留长度会按照配电箱半个周长来估算，加上电机处额外所需的0.5米连接。

2. 管道安装规范：落地安装的离心风机，其控制电缆采用

敷设方式，意味着电缆需通过专用保护管进行垂直铺设。电缆保护管的竖向工程量通常延伸至地面下至少500毫米的高度，以确保电缆的安全和维护。

相连知识：

• 电缆终端头计算：了解电缆终端头的数量对总长度至关重要，一般每个设备端各算一个。

• 预留长度标准：预留长度通常参照设备尺寸和操作要求，配电箱一般预留半个周长以防接线盒移动或更换。

• WS CE敷设：这是一种特定的电缆敷设方法，可能指电线槽或封闭式电缆管道，确保电缆绝缘和安全。

•

高度：根据建筑规范，电缆保护管通常要延伸到低于地面一定深度，以防火源影响和便于检查维护。
