该如何正确绘制斜梁？需要画全部还是仅底部水平部分？

时间：2025-05-07

阅读（2,096）点赞（99）分享

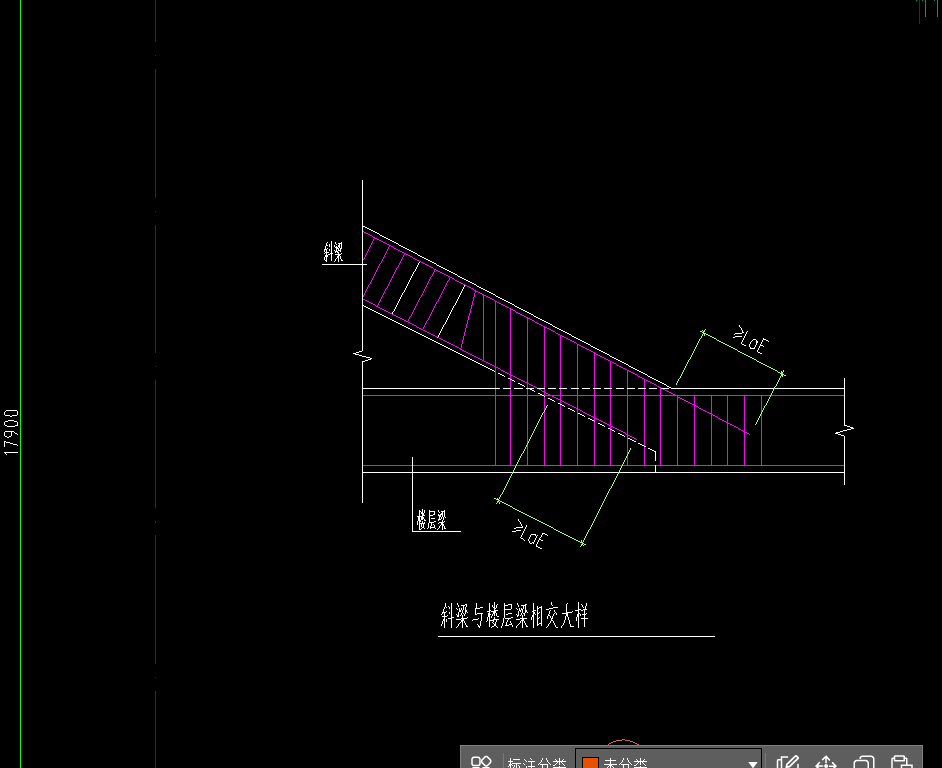

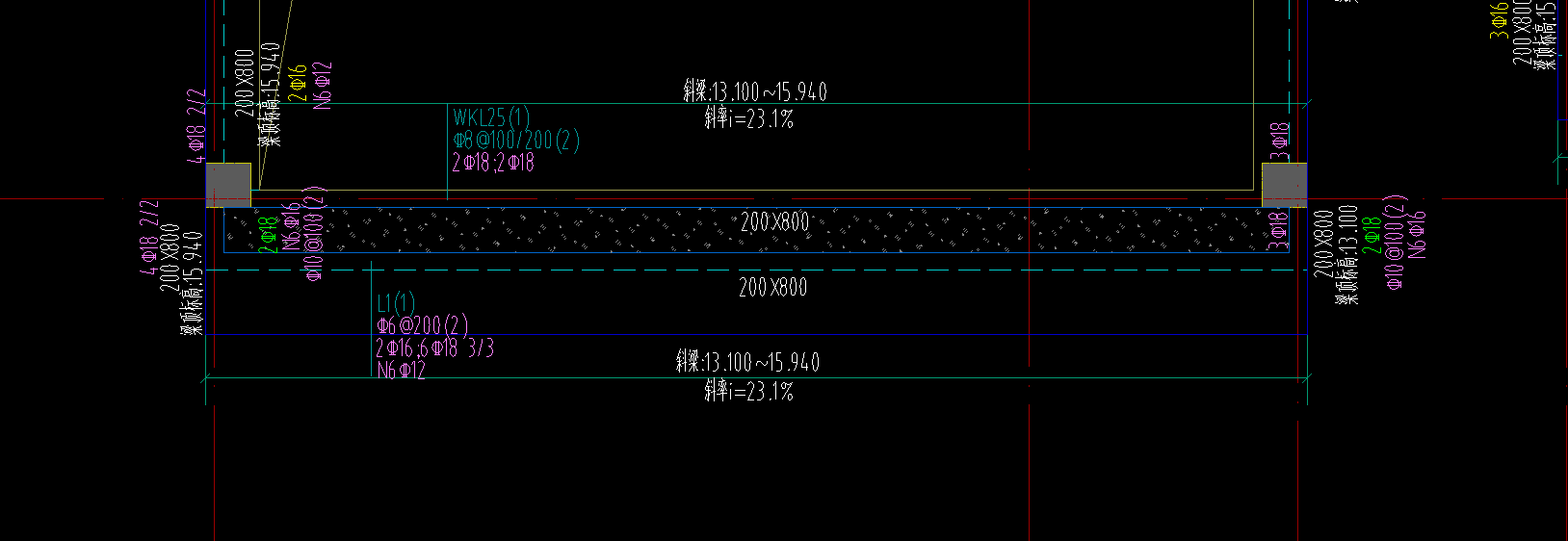

悬赏问题如图，在设计中，斜梁应该详细绘制哪些部分？只需要画最底的水平线吗？

plhouxin 2025-05-07 10:03:31 接下悬赏并解答

mzbking123

如图，在设计中，斜梁应该详细绘制哪些部分？只需要画最底的水平线吗？

在绘制斜梁时，确保包括两端的完整结构，不仅要画出最下面的水平部分，还要标明其起点和终点的顶标高。这有助于精确建模和理解斜梁的实际位置。

1. 斜梁绘制原理：斜梁是由两个相连的直梁构成，因此在图纸上需反映其三维特性，包括水平部分和垂直方向的变化。

2. 顶标标注：顶标是建筑设计中的重要坐标，用于表示梁的位置和高度，确保各部分连接准确无误。

3. CAD软件操作：熟悉所使用的CAD软件（如AutoCAD、Revit等）中的梁绘制工具，以便正确输入和展示斜梁细节。

4. 结构工程规范：了解相关的建筑或结构工程标准，以保证绘制符合安全和规范要求。

plhouxin

即将过期 0 0 : 0 0 : 0 0

plhouxin

mzbking123

您真的解答得很到位，谢谢您。
