该如何理解钢结构图中的这种符号？

时间：2025-05-07

阅读（2,251）点赞（58）分享

悬赏问题如图，在查看钢结构图纸时，遇到的这个符号代表什么意思？

吴帅勃 2025-05-07 14:53:25 接下悬赏并解答

lcr950107

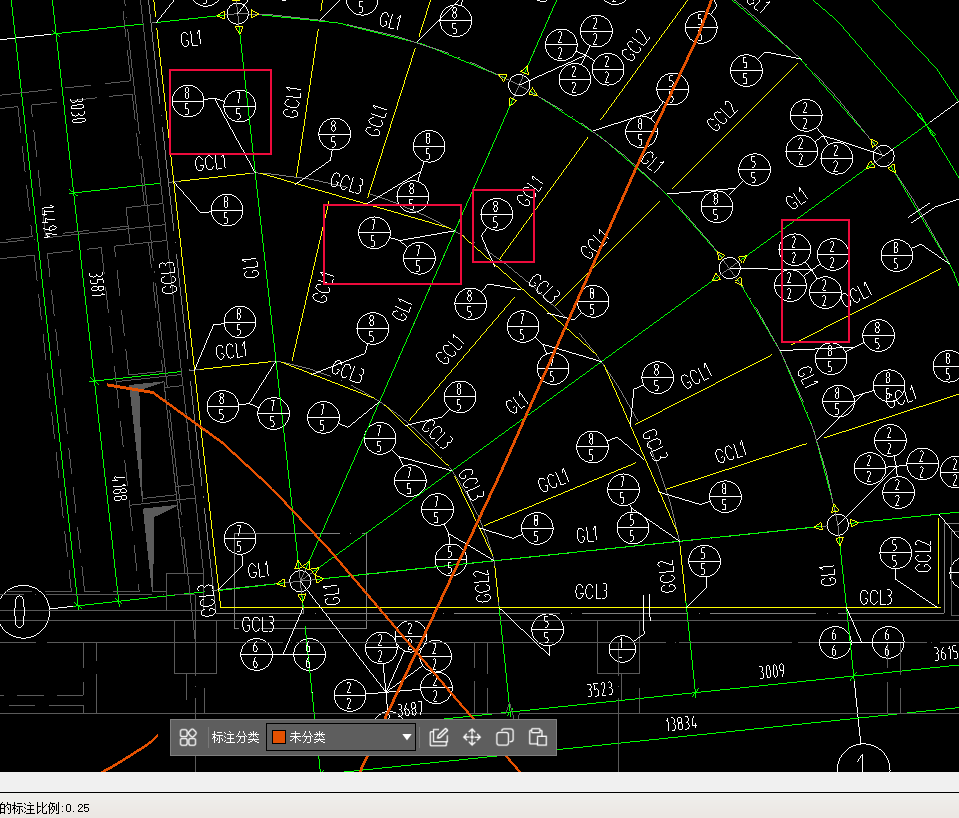

如图，在查看钢结构图纸时，遇到的这个符号代表什么意思？

这是索引符号，它的下部分指示了图纸的具体页面号码，而上部则标记了详细的详图编号。

小提示：

• 索引符号在工程绘图中常见，用于组织和查找复杂的图纸。

• 横线下方的数字通常用来定位图纸上的某个位置或构件。

• 上面的编号可能包括字母和数字组合，用来区分不同的详图或放大视图，如A01、B02等。

• 了解并熟悉这些符号有助于设计师快速找到所需的信息，提高工作效率。

吴帅勃

即将过期 0 0 : 0 0 : 0 0

吴帅勃

lcr950107

非常感谢您的耐心和解答。
