该如何理解板配筋中的图示和标注？

时间：2025-05-05

阅读（630）点赞（70）分享

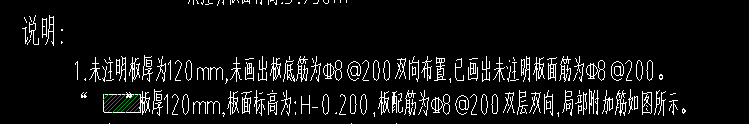

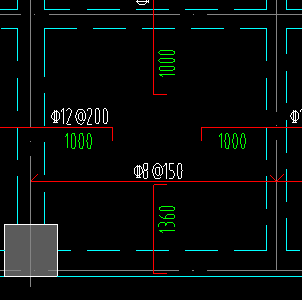

悬赏问题如图，对于图二，如果未画出的部分按照说明是双向C8-200钢筋，那该怎么解读？在图三中，底筋是否仅沿X轴有C8-150钢筋，而Y轴方向应该遵循C8-200的规格吗？

goodluck768 2025-05-05 09:53:13 接下悬赏并解答

jiajia1987

如图，对于图二，如果未画出的部分按照说明是双向C8-200钢筋，那该怎么解读？在图三中，底筋是否仅沿X轴有C8-150钢筋，而Y轴方向应该遵循C8-200的规格吗？

X轴上的

采用C8@150的配置，而在Y轴上则依据未在图二中明确表示但应遵循的规格，即C8@200。图二和图三显示，它们主要包含底筋和负筋，其中底筋在图中未详细绘制，实际应用中应参照C8-200的要求。

1. 板配筋图解：了解图纸中标注符号的重要性，如"C8@150"代表每150mm间距布置直径8mm的钢筋。

2. 双向配筋：在设计中，双向受力的板通常需要在两个方向都配置适当的钢筋，以确保结构稳定。

3. 配筋图规范：熟悉建筑结构设计规范中关于不同方向钢筋配置的规定，例如对于底部钢筋的处理方式。

4. 未标绘部分的处理：遇到图纸未详尽标注时，需要查阅设计说明或与设计师沟通确认正确的钢筋规格。

goodluck768

即将过期 0 0 : 0 0 : 0 0

goodluck768

jiajia1987

您给出的答案让我受益匪浅。
