该如何绘制带有变径的圆形风管接头的三角形示意图？

时间：2025-05-03
阅读 （1,027）  点赞 （62）    分享

悬赏问题 如图，能否指导我在设计中正确连接两个三角形以表示圆形风管的变径部分？

yyh1216 2025-05-03 16:27:28 接下悬赏并解答
290125298lli

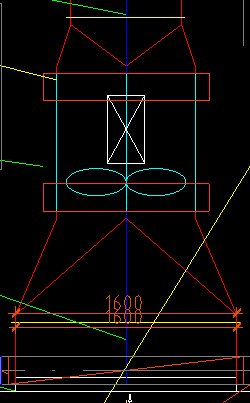

如图，能否指导我在设计中正确连接两个三角形以表示圆形风管的变径部分？
该如何绘制带有变径的圆形风管接头的三角形示意图？
在制作圆形风管图纸时，当遇到变径部分，可以按照以下步骤操作：
1. 从矩形风管的适当位置开始画线，直至到达变径点。
2. 对于圆形风管，应依据风机的实际直径尺寸来描绘，同样在变径点处进行调整。
3. 在两端形成一个完整的圆形或椭圆形（即"天圆地方"），这可以通过软件自动连接功能实现。
知识分享：
• 熟悉CAD软件中的尺寸标注和管道连接工具，如AutoCAD、SketchUp等。
• 掌握不同形状风管（圆形与矩形）在实际工程中的尺寸计算和转换方法。
• 知道"天圆地方"这一术语通常指的是管道末端的过渡圆角处理，确保连接平滑无应力集中。
yyh1216
即将过期 0 0 : 0 0 : 0 0
yyh1216
290125298lli
非常感谢您的见解和帮助。
