DN150入水口的平面图中，中间管径为何异常？如何理解系统图中的结构？

时间：2025-03-10

阅读（2,945）点赞（38）分享

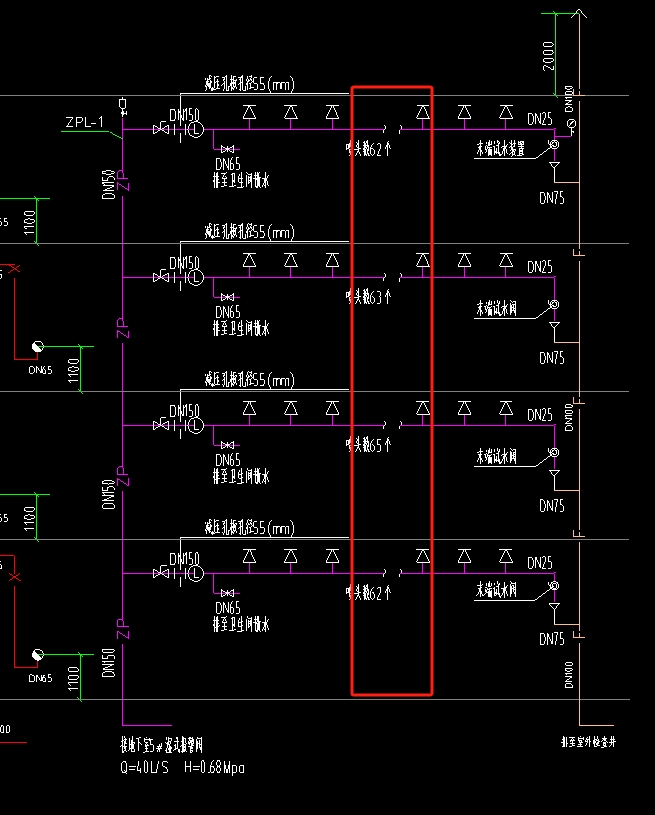

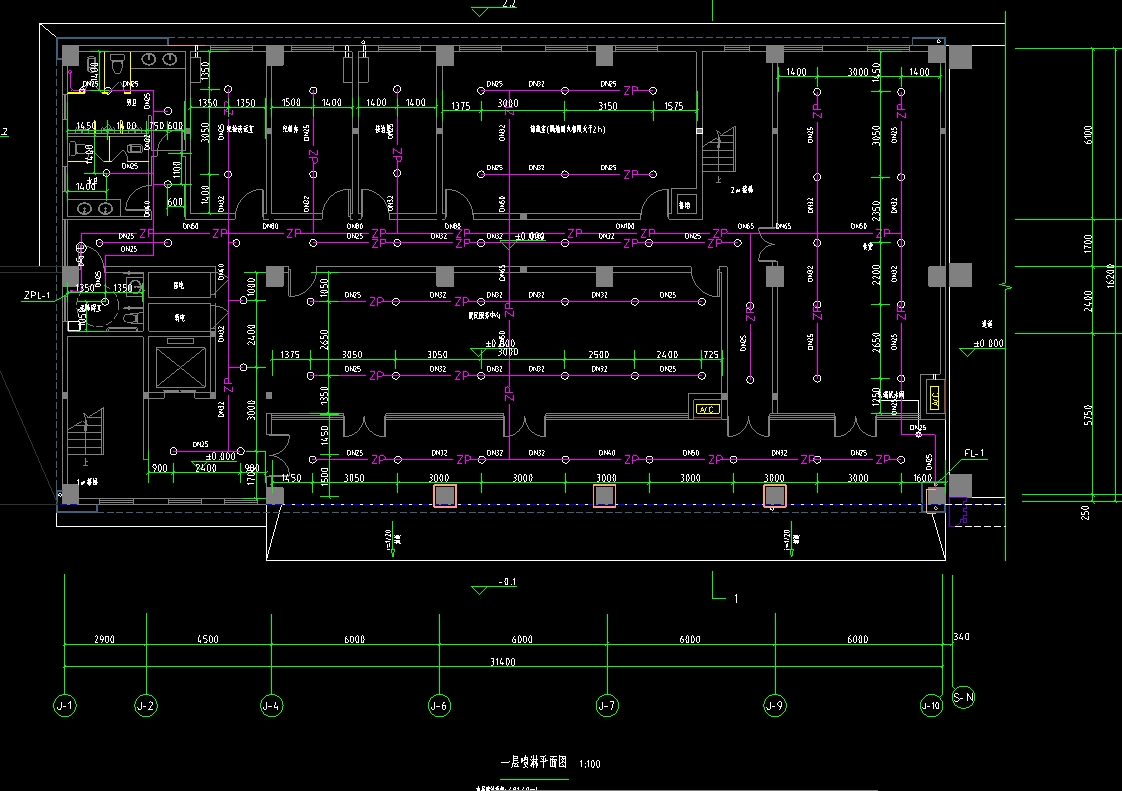

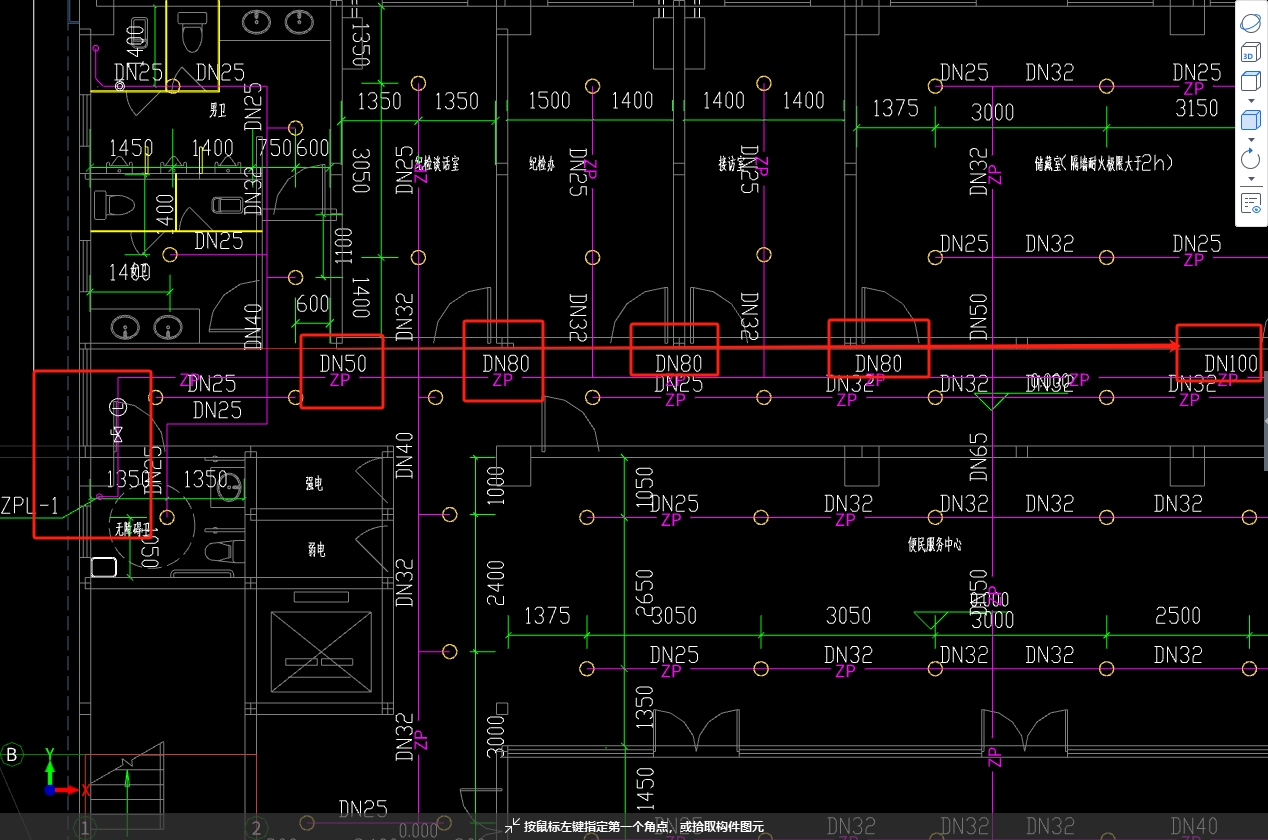

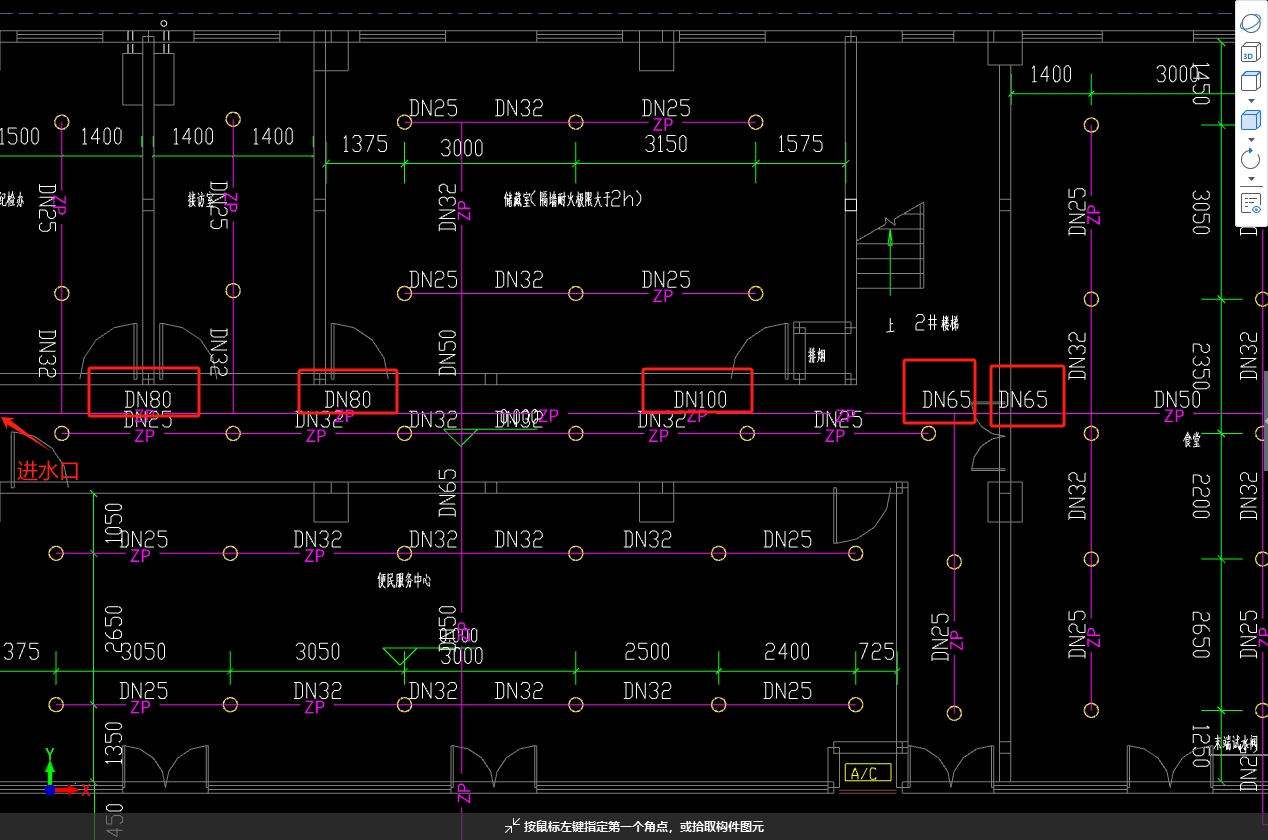

悬赏问题如图，我在查看系统图时遇到了困惑，中间的管子尺寸为何在平面图上忽大忽小？并且入水口明明标示为DN150，这与实际描述不符，请解释一下这是怎么回事？

7818728 2025-03-10 13:19:39 接下悬赏并解答

zgyanwh

如图，我在查看系统图时遇到了困惑，中间的管子尺寸为何在平面图上忽大忽小？并且入水口明明标示为DN150，这与实际描述不符，请解释一下这是怎么回事？

管道设计通常会考虑流速优化，中间部分可能通过变径调整以适应不同压力需求或流量分布。具体来说，左侧的DN150主入口引入水流后，管道逐渐缩小是为了控制流速、减压或者分配给其他分支，然后随着布局的推进，可能会再次增大以满足末端设备的需求。

1. 管道尺寸变化原理：变径可以平衡上下游的压力，防止水力冲击，确保系统稳定运行。

2. 流量控制：较大的管径能保证较大流量，而较小的管径则有助于节省材料和空间。

3. 水力计算：工程师会根据水力计算确定各个节点的管径，确保水头损失在可接受范围内。

4. 分支设计：管道变径还可能是为了合理地分出多个分支，每个分支的管径大小取决于其负载和需求。

7818728

即将过期 0 0 : 0 0 : 0 0

7818728

zgyanwh

您的回答让我感到很安心。
